半导体爱好者社区近期热议一个项目：YouTube频道Dr. Semiconductor发布视频，展示其在自家花园木屋内成功建造了一间符合“百级”标准的无尘室（Class 100 cleanroom / ISO 5）。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

“百级”标准指每立方英尺空气中，直径≥0.5微米的颗粒物数量不超过100个。这一洁净度等级远高于常规的医院手术室环境。

相比英特尔、台积电等巨头耗资数十亿美元建造的晶圆厂设施，该项目在有限空间内实现了ISO 5级洁净标准。这间无尘室并非简单的无菌房间，而是一个功能完整、专为芯片研发设计的高度集成化微型半导体实验基地。

洁净度对芯片制造至关重要。芯片结构处于纳米尺度，任何微小尘埃落在晶圆上都可能像“巨石”一样损坏电路图形或精密的光刻机镜头。因此，维持超高洁净度是半导体制造不可动摇的前提。

实现这一目标的核心技术在于正压气流控制系统。该设计原理是通过使室内气压持续高于室外，确保空气单向向外流动，从而形成物理屏障，有效阻止外部污染物侵入，这是维持洁净环境的基石。

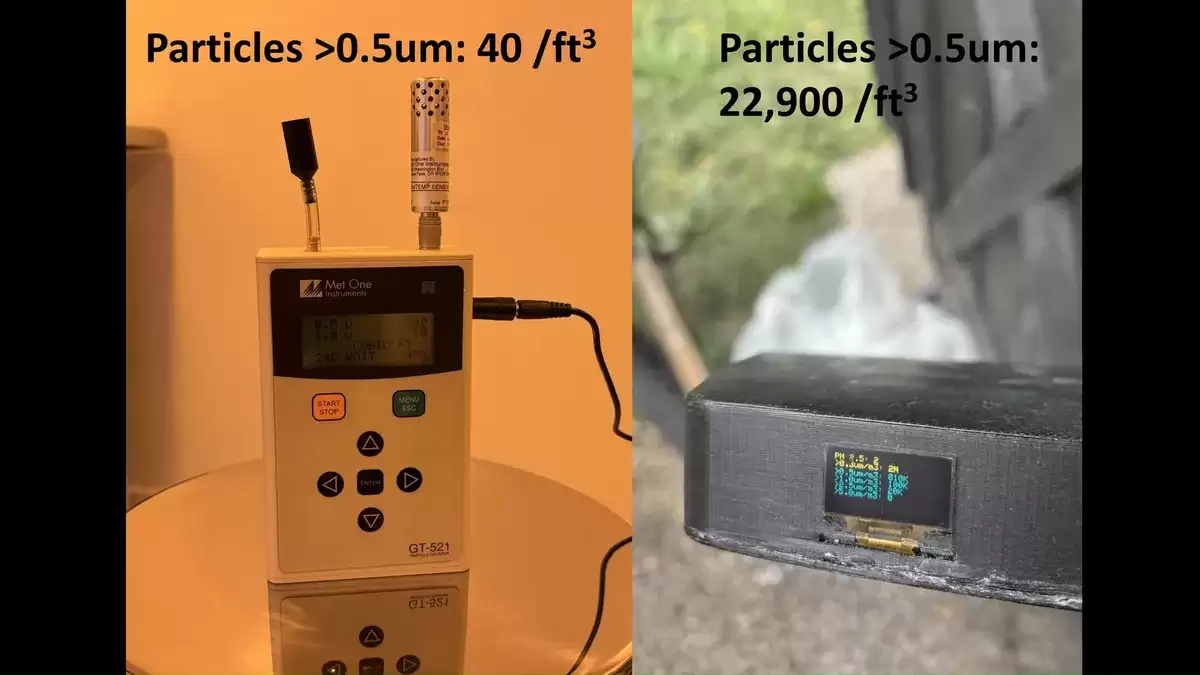

改造工程从加固和密封木屋结构开始。博主安装了高效空气过滤系统，并使用专业粒子计数器进行多次检测，最终确认环境稳定达到了百级洁净标准。

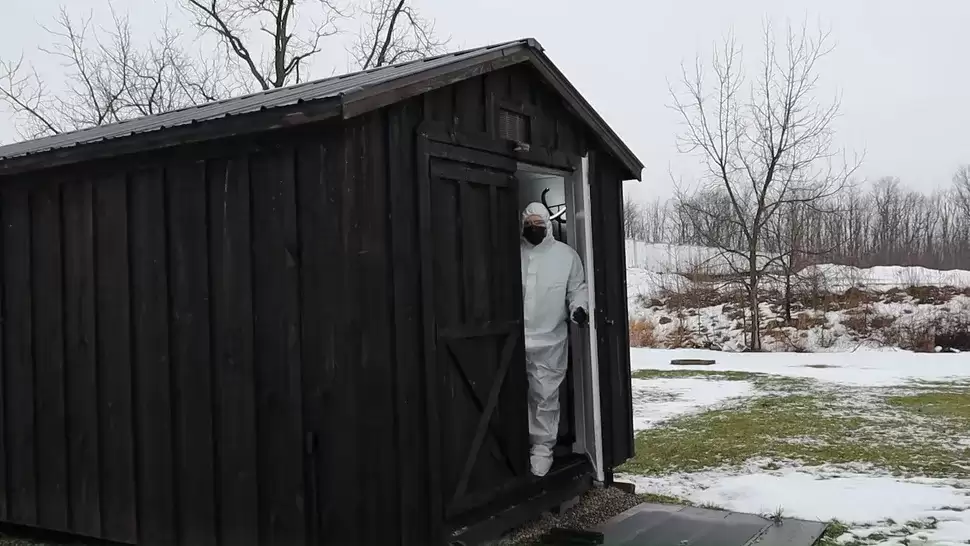

流程管理严格规范。进入核心区前需经过专用更衣区，配备无尘服、手套及化学品。此外，该微型工厂集成了电网与太阳能混合供电系统，为高精度制造设备提供持续稳定的电力保障。

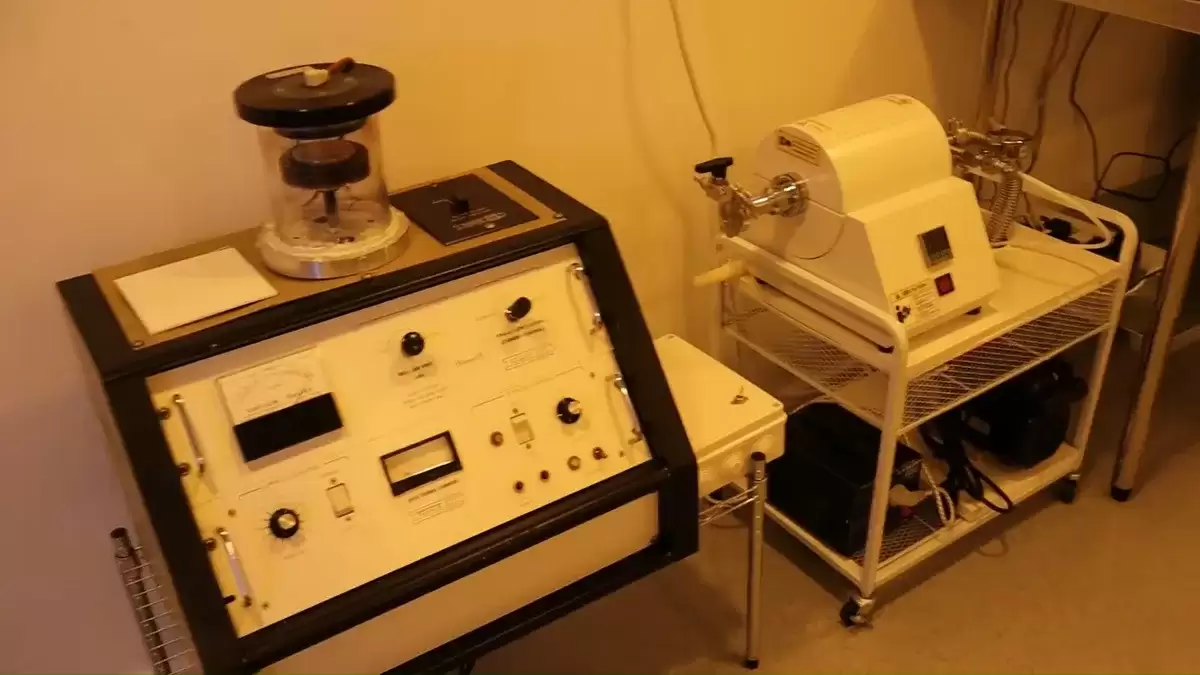

室内紧凑布局了多种核心半导体制造设备。入口左侧依次陈列着等离子刻蚀机、真空炉以及由定制软件驱动的光刻机。

右侧设置了用于化学处理的通风橱、一台3D打印的旋涂机，以及配备机械臂的样品清洗机和薄膜沉积系统。尽管空间有限，但这些设备组合覆盖了从光刻、刻蚀到薄膜沉积的完整半导体前端工艺链。

博主表示，未来将分享更多工程细节，演示如何利用这套DIY设施实际制造电路、传感器及LED等元件。目前这仍属个人爱好者的前沿探索，但它清晰展示了可能性：在有限成本与空间内进行半导体级别的创新实验，或许比想象中更可行。这间花园木屋内的“超级洁净间”，为硬件爱好者与研究者开辟了新的实践路径。
