压力传感器选型指南:如何选择合适的压力传感器?

来源:菜鸟下载 | 更新时间:2025-06-04

压力传感器以扩散硅压阻式传感器为信号测量元件,配以不锈钢隔离膜。信号处理电路置于不锈钢壳体

压力传感器以扩散硅压阻式传感器为信号测量元件,配以不锈钢隔离膜。信号处理电路置于不锈钢壳体中,可将传感器信号通过专业调理电路,转换为标准4-20ma电流或rs485信号输出。

1、 选型依据:工作原理为首要考虑因素。

2、 压力传感器以单晶硅为材料,运用先进工艺制成。其中,硅敏感元件具备惠斯顿电桥与精密力学结构。被测压力经接口作用于该元件,实现压力与信号的线性转换。同时,通过激光修调的厚膜电阻网络,对元件的温度特性进行了补偿,确保测量精度与稳定性。

3、 选型依据二:性能参数

4、 测量介质为液体或气体,且不会腐蚀不锈钢壳体。

5、 测量范围:0至1兆帕

6、 精度等级:0.1%FS和0.5%FS(可选)。

7、 稳定性:±0.05%FS/年,±0.1%FS/年。

8、 输出信号:RS485或4~20mA(二选一)

9、 过载能力可达150%满量程。

10、 零点温度系数为±0.01%FS/℃。

11、 满量程温度系数:±0.02%FS/℃

12、 防水防尘:IP68级

13、 环境温度范围:零下10℃至80℃

14、 储存温度范围:零下40℃至85℃。

15、 电源供应:直流9V至36V;

16、 构建材料:

17、 外壳采用不锈钢1Cr18Ni9Ti材质制成。

18、 密封件:氟橡胶材质

19、 膜片材质:316L不锈钢

20、 电缆:直径7.2mm的聚氨酯专用电缆

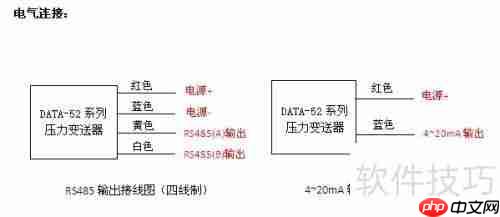

21、 选型依据三:电气连接图

压力传感器选型指南:如何选择合适的压力传感器?

22、 依据四:选型参考表

压力传感器选型指南:如何选择合适的压力传感器?

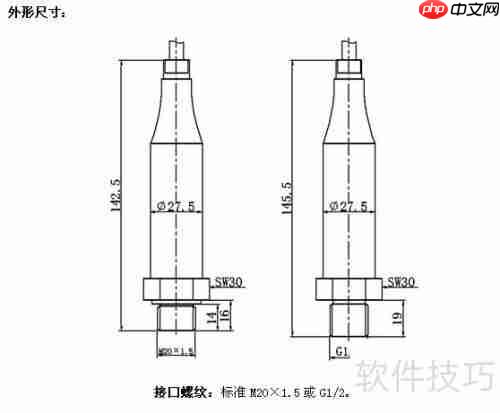

23、 选型依据五:产品外形尺寸

压力传感器选型指南:如何选择合适的压力传感器?
