英特尔发布全球最薄氮化镓芯片：厚度仅头发丝五分之一，实现单片集成重大突破

英特尔突破氮化镓集成极限：全球最薄芯片实现功率与逻辑单片融合

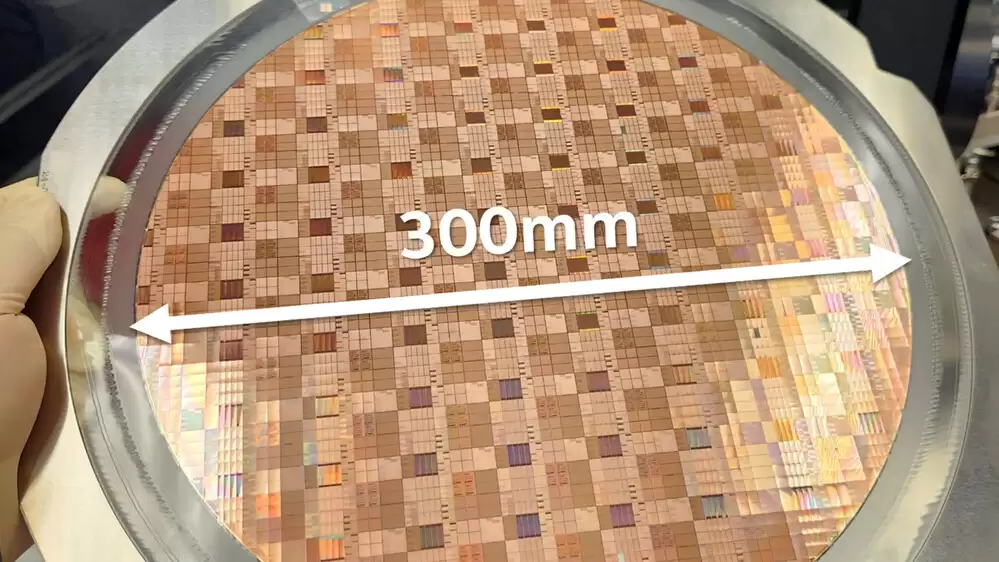

半导体制造迎来关键节点。英特尔最新发布的12英寸（300mm）氮化镓晶圆技术，成功制备出全球最薄的氮化镓芯片。其核心在于将硅衬底厚度压缩至19微米——仅相当于人类发丝直径的五分之一。这一突破标志着半导体工艺向三维堆叠与异质集成迈出了实质性步伐。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

更具革新意义的是，英特尔首次在同一芯片上实现了氮化镓功率晶体管与硅基数字逻辑电路的异构集成。传统方案中分离的功率管理与计算单元，如今被整合进单一封装。这种单片集成架构直接带来两大优势：系统互连复杂度显著降低，功率传输路径上的能量损耗得到系统性优化。

推动这种深度集成的核心驱动力，源于现代电子设备对功率密度与能源效率的同步需求。随着边缘计算和移动终端对空间敏感度持续提升，如何在有限物理尺寸内实现更高性能与更低功耗，已成为半导体技术演进的关键命题。

实测数据验证了该技术的工程价值。这款氮化镓晶体管在78V工作电压下保持稳定，射频截止频率突破300GHz，完全满足毫米波通信的频段要求。集成逻辑电路的反相器开关延迟仅为33皮秒，即使在125°C高温与高压应力测试下，器件性能波动仍控制在3%以内。

相较于传统硅基CMOS方案，氮化镓材料在击穿场强、电子饱和速率等物理参数上具备先天优势。此次突破不仅实现了材料体系的升级，更通过异构集成架构，为系统级电源管理效率与热设计带来了新的优化空间。

英特尔技术团队确认，该氮化镓集成芯片已通过JEDEC标准下的可靠性验证。其技术路线将直接赋能高能效数据中心电源模块、5G/6G基站射频前端，以及需要高压高速协同工作的工业自动化设备，为下一代电子系统的小型化与能效提升提供底层支撑。
