到底什么是OTDR？

OTDR：光纤网络的“听诊器”与“雷达”

在光通信领域，光纤是信息传输的物理通道，而OTDR则是网络工程师进行故障诊断与性能评估的核心仪表。无论是城域接入网的复杂链路，还是跨洋骨干海缆系统，当光信号传输出现劣化或中断时，OTDR能够快速、精准地定位故障点，并量化链路损耗，其作用如同为光纤网络进行深度“体检”。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

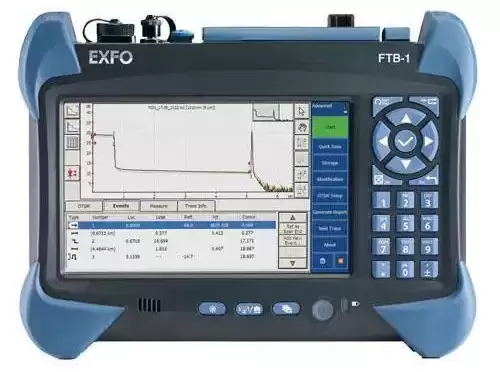

OTDR

光纤凭借其高带宽、低损耗及抗电磁干扰的特性，构成了现代通信的底层基础设施。然而，其玻璃纤芯极为脆弱。施工中的过度弯曲、外部挤压、连接器端面污染或物理断裂等事件，都会导致光信号衰减剧增，影响通信质量与稳定性。

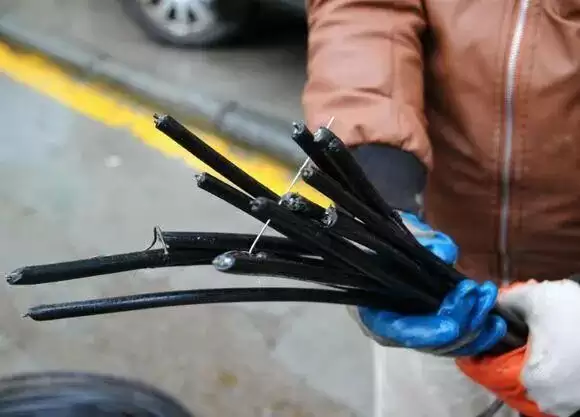

被恶意破坏的光纤光缆

面对海量光纤链路，传统的人工分段排查方法效率低下且成本高昂。OTDR的价值在于其单端测试能力：仅需在链路一端接入设备，即可获取整条光纤的损耗分布图与事件点列表，实现高效运维与快速故障恢复。

OTDR的工作原理

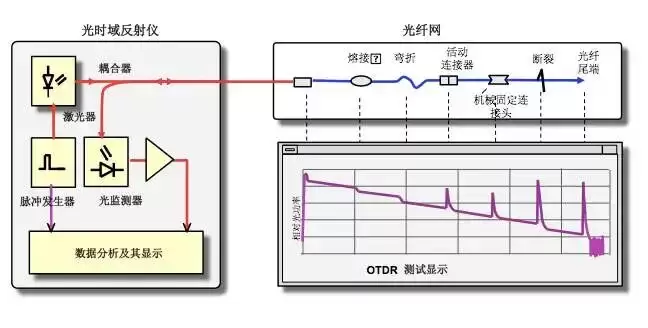

OTDR的测试原理与雷达探测相似。它向光纤中注入高功率光脉冲，并持续检测其后向散射与反射光信号。分析这些信号的强度与返回时间，即可重构出光纤链路的物理特性。其核心检测对象是瑞利散射与菲涅尔反射。

瑞利散射源于光纤材料本身的微观密度不均匀性。光脉冲在传输过程中会因此产生持续、微弱的向后散射光。OTDR接收这部分信号，形成一条随距离呈指数衰减的平滑曲线，该曲线直观反映了光纤的固有衰减系数。

瑞利散射

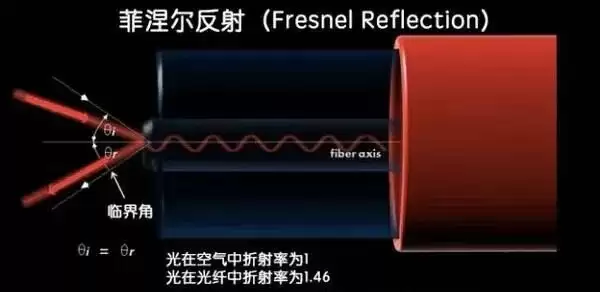

菲涅尔反射发生在折射率突变的界面，如光纤断裂面、连接器或机械接点处。此时会产生强烈的镜面反射，在OTDR曲线上表现为一个陡峭的尖峰，用于精确定位连接点与故障点。

由于折射率不同，最多有4%的反射损失

OTDR通过测量光脉冲发射与信号返回的时间差，结合光在光纤中的群速度，精确计算事件点的距离。瑞利散射曲线构成分析基线，菲涅尔反射峰则标记关键事件，二者结合共同绘制出光纤的“健康状况地形图”。

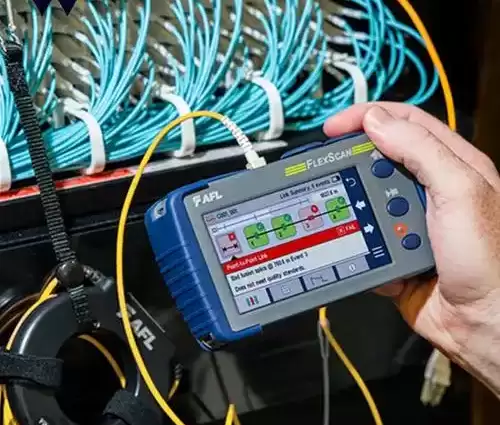

OTDR的使用方法

规范的OTDR操作流程是获取准确测试结果的保障，其核心步骤包括准备、清洁、连接、设置、测试、分析与归档。整个操作必须遵循激光安全规范，并确保端面清洁与参数匹配。

第一步：准备工作。 检查OTDR主机、适配器及测试跳线外观是否完好，确认电池电量充足。

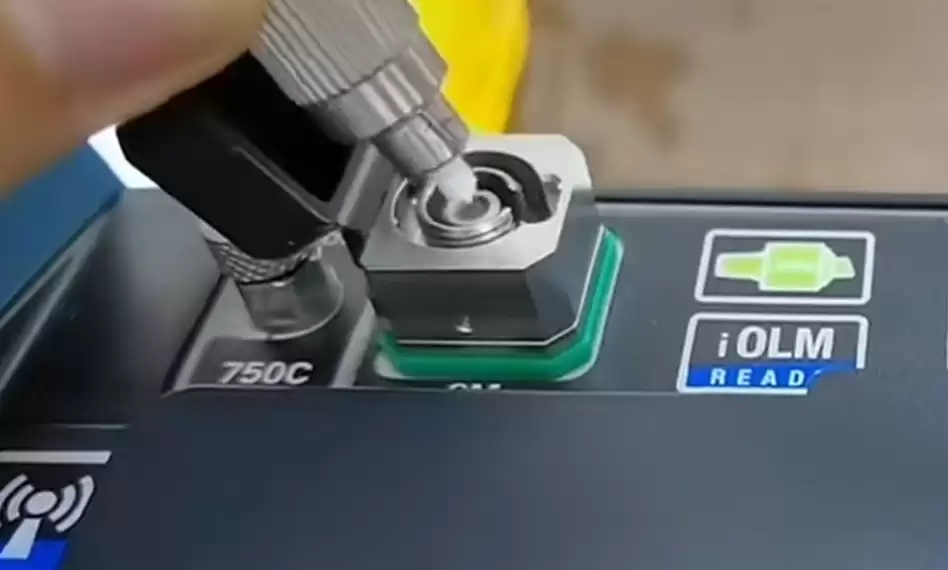

第二步：清洁环节。 使用专用清洁工具（如一键式清洁笔、无尘棉签与高纯度酒精）彻底清洁OTDR输出端口及所有待测光纤连接器端面。这是避免误判、提升测试可靠性的首要步骤。

第三步：可靠连接。 使用测试跳线将OTDR与待测光纤链路可靠连接。操作前务必确认光纤远端与所有有源设备断开，防止激光损伤光模块。严禁直视光纤端面或OTDR输出口，操作时建议佩戴防静电手环。

OTDR光接口

第四步：参数设置。 合理的参数设置是测试成功的关键。新手可从自动模式入手快速获取概览，但深度诊断需切换至手动模式进行精细调整：

• 脉冲宽度： 短脉冲空间分辨率高，适用于短距离或高精度定位；长脉冲动态范围大，适合长距离测试。
• 波长： 依据光纤类型与应用场景选择，常用1310nm、1550nm及1625nm波长。
• 平均时间： 延长平均时间可提升信噪比，使曲线更平滑，但会增加测试耗时。
• 量程： 设置值应大于被测光纤实际长度，通常为预估长度的1.5至2倍。

第五步：启动测试。 启动测试后，OTDR屏幕将动态绘制出轨迹曲线。这条曲线是分析光纤损耗、定位反射与非反射事件的核心依据。

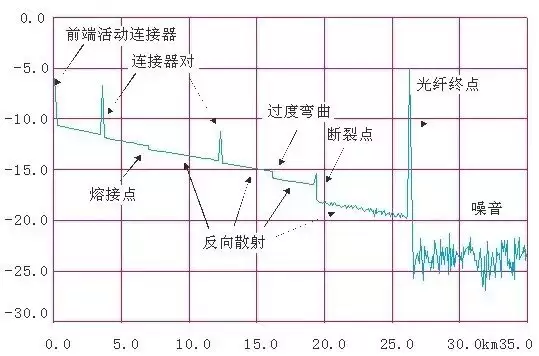

第六步：曲线分析。 解读OTDR曲线是诊断能力的体现。典型曲线特征对应不同的物理状态：

• 曲线出现陡峭的下降台阶，通常指示光纤存在宏弯、断裂或严重损伤。
• 尖锐的反射峰对应连接器、接续点或光纤端面，其高度反映连接质量。
• 某段曲线斜率异常，可能意味着光纤存在均匀微弯、受潮或老化导致的附加损耗。

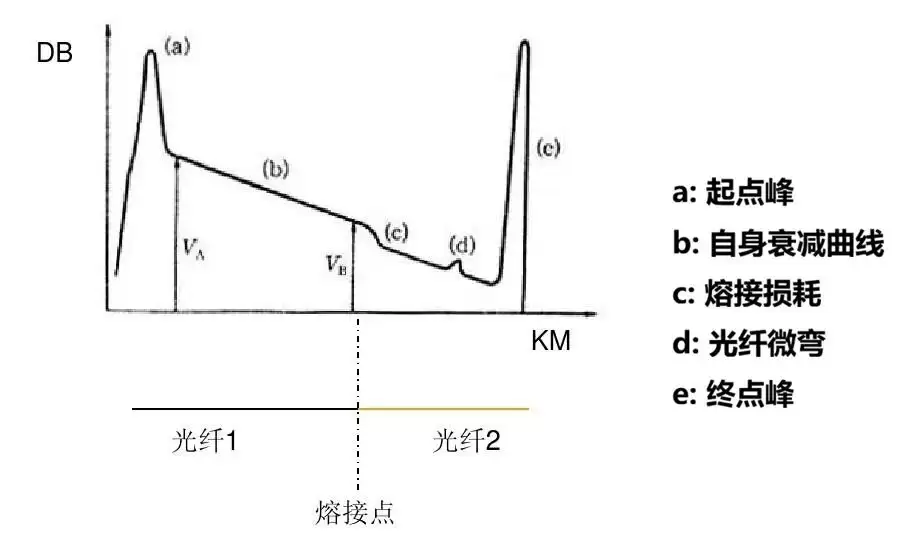

曲线起始端的反射峰由测试跳线与待测光纤的连接处产生。末端若存在裸露端面，也会形成明显的终点反射峰。两点之间线性区域的斜率，即为该段光纤的每公里衰减值。

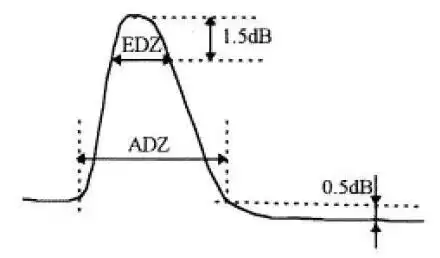

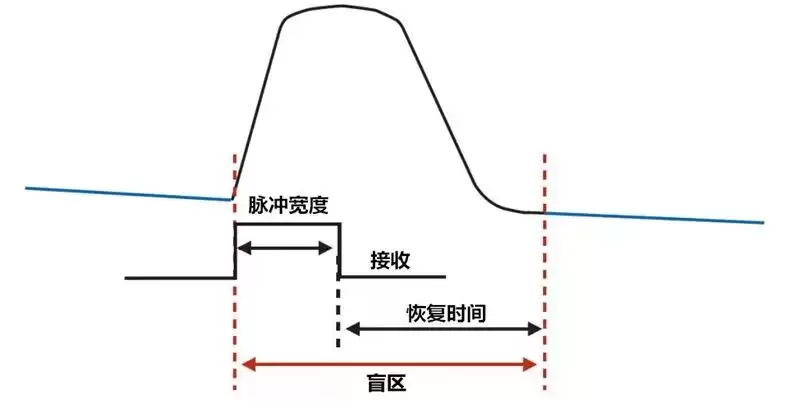

分析时需特别注意盲区的影响。强反射事件后，OTDR接收器需要时间从饱和状态恢复，此段距离内无法准确检测后续微弱事件。盲区分为事件盲区与衰减盲区。

为减小盲区影响，可采用短脉冲宽度测试，或在OTDR与待测链路间接入一段“发射光纤”。

第七步：数据保存。 完成测试后，需将原始曲线数据（如.sor格式文件）连同测试条件、链路标识、操作人员等信息一并归档保存，用于生成报告或后续对比分析。

结语

OTDR测试的可靠性建立在规范的操作流程之上：端面清洁是前提，参数匹配是基础，曲线判读是核心。遵循“清洁-连接-设置-双向测试-数据归档”的标准作业程序，是每一位光网络工程师保障测试准确性的基本要求。

随着5G、千兆光网及数据中心互联的持续部署，光纤网络的规模与复杂度不断提升。OTDR作为光缆线路维护、工程验收与故障定位的关键工具，其重要性日益凸显。掌握其原理并精通其操作，是构建高可靠光通信网络的必备技能。
