SolidWorks圆弧标注与打断：5个技巧高效标注图纸

在SolidWorks绘图过程中，为圆弧截断部分添加清晰的尺寸标注是一项关键技能。准确、直观的标注不仅能为模型提供精确的尺寸信息，更有助于深化对设计意图的理解，并直接关系到后续的制造与装配质量。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

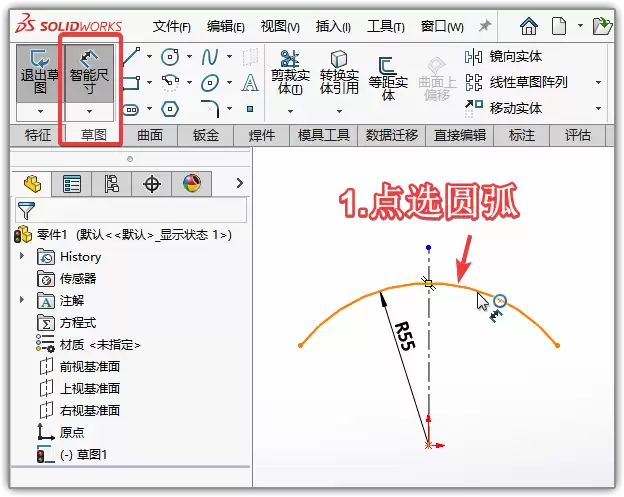

一、精准选择标注对象

进行圆弧截断标注的第一步，是准确选择需要测量的对象。请务必选中完整且具有代表性的截断轮廓。这一操作看似简单，却至关重要。它能确保标注出的尺寸精准地反映实际的截断情况，避免因对象选择不当而导致的尺寸偏差，为后续工作奠定可靠的数据基础。

二、合理确定标注位置

确定标注位置时，应兼顾清晰性与布局美观。理想的位置是既能直观展示截断特征，又不会干扰视图整体布局的地方。例如，可以将尺寸标注在圆弧截断的端点附近，或者与截断面相关的特征线上，从而让尺寸信息与几何特征紧密关联，方便读图者快速获取关键数据。

三、选用恰当的标注类型

针对不同的圆弧截断形态，SolidWorks提供了多种标注类型以适应需求。合理的选择能使信息传达更高效：

• 线性标注：如果截断部分呈现为直线段，使用线性标注可以清晰给出长度尺寸。
• 半径标注：对于圆弧部分，半径标注能明确其弯曲程度。
• 角度标注：若截断涉及角度变化，角度标注则能准确描述角度关系。

根据具体情况灵活选用标注类型，是提升图纸专业性的重要环节。

四、保持标注的准确性与一致性

在整个模型中，对于相似的圆弧截断部分，标注风格应保持统一，遵循相同的标准和规范。这样做的好处是双重的：一方面便于设计者自身对模型进行管理和修改；另一方面也能让协作者或其他读图者更高效地理解和使用图纸，减少误解，提升团队协作效率。

五、善用智能标注提升效率

对于追求效率的设计师而言，活用SolidWorks的智能标注功能是一大捷径。该功能能够自动识别圆弧截断等特征的关键尺寸，并给出合理的标注建议。这极大地节省了手动标注的时间和精力，让设计师能将更多注意力集中在核心设计工作上。

六、完成标注后的仔细检查

最后一步同样不容忽视——在完成所有标注后，务必进行仔细检查。确保每个标注尺寸准确无误，标注位置合理恰当，且与模型的实际情况完全相符。唯有如此，凭借这些准确的圆弧截断标注信息，才能为后续的设计分析、加工制造等环节提供可靠依据，保障整个项目的顺利进行。

熟练掌握这些关于SolidWorks圆弧截断标注的实用技巧，能使我们在绘图工作中更加得心应手，不仅显著提升图纸质量与专业性，也能从根本上提高工作效率。
