CAD图纸单位设置技巧：如何快速从英寸切换为毫米

CAD图纸单位设置指南：如何将单位精准切换为毫米

在进行CAD绘图时，根据不同的设计规范或协作需求，更改图纸单位是必不可少的环节。将单位设置为毫米，是机械、建筑、室内设计等领域最常见的做法之一，它能确保图纸尺寸的精确性和跨团队的顺畅沟通。下面，我们将一步步指导您如何在CAD软件中完成这一重要设置。

启动与进入单位设置对话框

首先，打开您的CAD软件并进入绘图界面。在顶部菜单栏中找到“格式”选项，点击后在下拉菜单中选择“单位”。这一操作将直接打开“图形单位”对话框，所有核心的CAD单位设置都在此进行。

设置长度单位与精度

在“图形单位”对话框中，您的注意力应首先放在“长度”区域。这里显示了当前使用的长度类型（如小数、分数、工程等）及其精度。默认情况可能并非毫米。

请点击“类型”下拉箭头，选择“小数”。这是最常用的数值格式，便于进行毫米单位的精确输入和显示。

接着，在“精度”下拉菜单中，根据您的绘图要求选择合适的小数位数。例如，对于常规机械制图，设置为“0.00”可能已足够；而对于高精度要求，则可以选择“0.000”或更高。这一步决定了CAD图纸中尺寸显示的精确程度。

关键步骤：设置插入内容的缩放单位

这一步至关重要，它直接影响后续插入图块或外部参照时的尺寸换算。在“插入时的缩放单位”区域，确保将用于缩放插入内容的单位设置为“毫米”。这意味着，当您插入一个以毫米为单位定义的图块时，CAD将不会自动进行单位换算，从而保证尺寸准确无误。合理进行CAD单位设置，是避免后续图纸混乱的基础。

角度单位设置与确认

在“角度”区域，您可以同步设置角度的类型和精度。通常情况下，保持默认的“十进制度数”即可，除非您有特殊的绘图需求（如使用弧度或度/分/秒）。完成所有设置后，点击“确定”按钮保存。至此，CAD图纸的单位设置就已初步完成。

验证设置与常见问题处理

设置完成后，建议进行验证。如果您在设置前已经绘制了部分图形，可以观察状态栏中的坐标显示。若坐标数值未以毫米为单位显示，说明之前的图形可能基于其他单位。

此时，您可以在命令行输入“UNITS”命令，再次调出“图形单位”对话框，检查并确认所有设置，特别是“插入比例”是否确为毫米。这个过程能帮助您确保整个绘图环境的CAD单位设置保持一致。

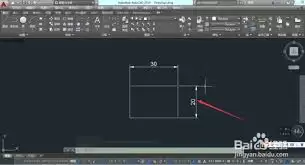

高级应用：设置标注样式以匹配毫米单位

为了确保图纸中的尺寸标注也正确反映毫米单位，您还需要调整标注样式。输入“DIMSTYLE”命令打开标注样式管理器。在相应的标注样式中，进入“主单位”选项卡，确保“单位格式”为“小数”，并将“精度”与您的绘图精度匹配，同时确认“后缀”等设置无误。这样，您创建的每一个标注都能精确地以毫米为单位进行显示。

总结

通过以上步骤，您就可以全面而准确地将CAD图纸单位设置为毫米。从图形绘制、图块插入到尺寸标注，统一的单位设置是保障绘图工作规范、精准的基石。掌握正确的CAD单位设置方法，不仅能满足各类专业的绘图要求，更能显著提升设计效率与协作的可靠性。
