从冷上电到main()函数,Bootloader都做了什么？

在嵌入式系统中，从设备上电到执行应用程序的main()函数，bootloader扮演着至关重要的角色。作为系统启动的首个程序，bootloader负责初始化硬件、设置运行环境，并最终将控制权移交至应用程序。

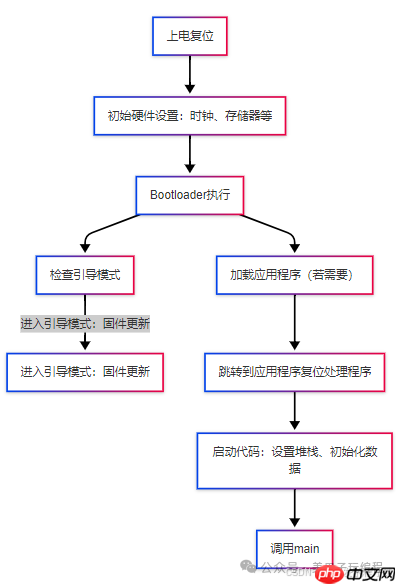

从冷上电到main()函数的执行，嵌入式系统的启动流程可分为以下几个阶段：

上电复位：微控制器在接收到电源或复位信号后，从预定义的复位向量地址开始执行代码。通常，这个地址位于Flash存储器的起始位置（如STM32的0x08000000）。初始硬件设置：处理器执行存储在ROM或Flash中的代码，配置时钟系统、存储器控制器等关键硬件，确保系统稳定运行。Bootloader执行，Bootloader接管控制权，进一步初始化系统，可能包括：设置堆栈和堆。初始化外设。从外部存储器加载应用程序代码（若需要）。执行安全检查，如验证固件数字签名。跳转到应用程序的入口点。应用程序启动：启动代码完成环境设置后，调用main()函数，应用程序开始执行。对于带操作系统的系统（如嵌入式Linux），Bootloader会加载并启动操作系统内核。


1

硬件初始化

上电后，微控制器首先执行硬件初始化。这通常包括：

时钟配置：设置系统时钟、PLL（锁相环）等，以确保处理器和外设以正确的频率运行。存储器配置：初始化存储器控制器，启用RAM或外部存储器。外设初始化：配置关键外设，如串口、GPIO等。

这些初始化通常在汇编语言中实现，以确保高效和精确。例如，在STM32中，系统时钟的初始化可能在SystemInit()函数中完成。

2

引导模式与应用模式的抉择

许多Bootloader支持两种模式：

引导模式：用于固件更新或调试，通常通过特定输入（如按键、GPIO状态或串口命令）触发。应用模式：默认模式，直接运行应用程序。

Bootloader会在启动时短暂等待用户输入（如按下F2、Delete键或设置特定GPIO）。若无输入，则跳转到应用程序代码。例如，U-Boot（一种常见的嵌入式Bootloader）通过串口、USB或以太网检测用户输入。

3

启动代码

启动代码是Bootloader的核心部分，负责为应用程序准备运行环境。主要任务包括：

设置堆栈指针：为函数调用和局部变量分配堆栈空间。初始化数据段：将初始化数据（.data段）从Flash复制到RAM。将未初始化数据（.bss段）清零。调用main()函数：将控制权移交至应用程序。

在某些系统中，启动代码还会初始化C/C++运行时环境，如调用静态构造函数（C++）或设置标准库。

例如，STM32的启动代码通常在汇编文件中实现，如startup_stm32f4xx.s，位于STM32Cube固件包中（STM32CubeF4）。其主要功能包括：

定义向量表，包含初始堆栈指针和复位处理程序地址。实现复位处理程序（Reset Handler），执行初始化任务并调用main()。

以下是一个简化的STM32启动代码示例（基于ARM Cortex-M）：

代码语言：javascript代码运行次数：0运行复制

Reset_Handler:    ; 设置堆栈指针    ldr r0, =_estack    mov sp, r0    ; 复制.data段从Flash到RAM    ldr r1, =_sidata    ldr r2, =_sdata    ldr r3, =_edata    b LoopCopyDataInitCopyDataInit:    ldr r4, [r1], #4    str r4, [r2], #4LoopCopyDataInit:    cmp r2, r3    bcc CopyDataInit    ; 清零.bss段    ldr r2, =_sbss    ldr r3, =_ebss    mov r4, #0    b LoopFillZerobssFillZerobss:    str r4, [r2], #4LoopFillZerobss:    cmp r2, r3    bcc FillZerobss    ; 调用main函数    bl main    ; 如果main返回，进入无限循环    b .
