基于影像图和DEM的三维地形制作方法

地形建模是三维建模中较为关键且具挑战性的部分。目前网络上提供了多种实现方法，例如将dem数据导入globalmapper进行处理、使用草图大师插入等高线，或者借助terrain插件完成建模，但这些方式通常步骤较多，操作过程中容易出错。经过实践探索，我整理出一套更为简单高效的解决方案，现分享给大家。

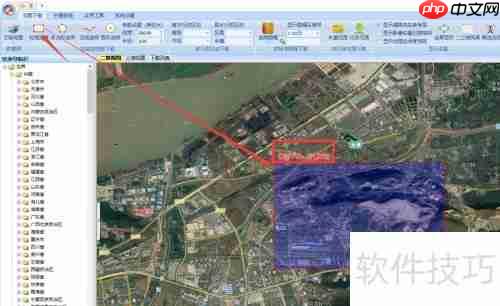

1、 首先使用91位图助手框选所需区域，双击即可开始下载。

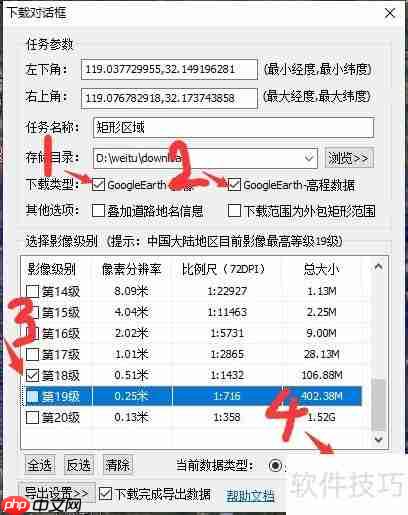

2、 在弹出的窗口中依次点击，打开第4项（高程），并勾选与卫星图匹配的等级。请注意，需按照91位图助手的要求获取破解版本，否则图像会带有水印，影响使用效果。整个流程操作非常简便。

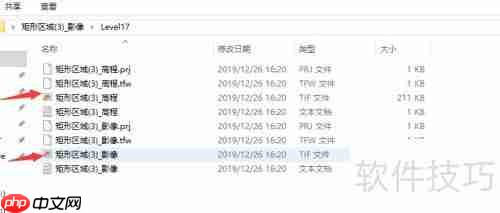

3、 下载完成后，程序会自动合并文件并打开对应的下载目录。我们只需用到其中的高程图和影像图。接下来进入CityEngine软件的操作环节，虽然该软件安装过程稍显复杂，但依照网上的教程逐步操作，也能顺利完成安装。

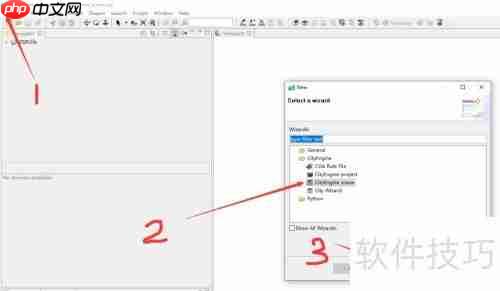

4、 启动软件后，点击“文件”新建，在弹出的对话框中选择CityEngine场景。

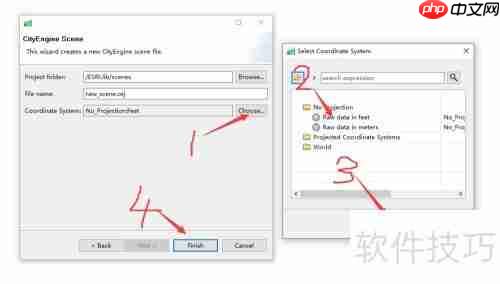

5、 按照图示顺序选择坐标系，任意点击一个即可，无需与影像图坐标一致，确认后点击完成以创建新场景。

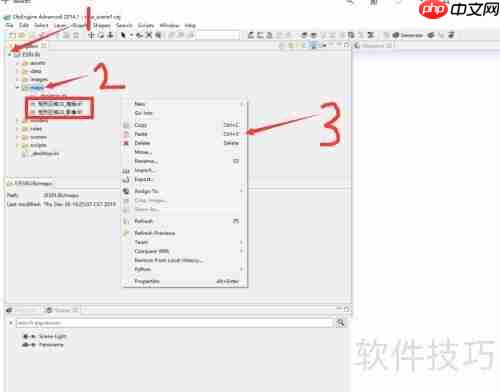

6、 接下来，打开之前下载的文件夹，将影像图与DEM文件复制并粘贴至项目中的Map文件夹内。

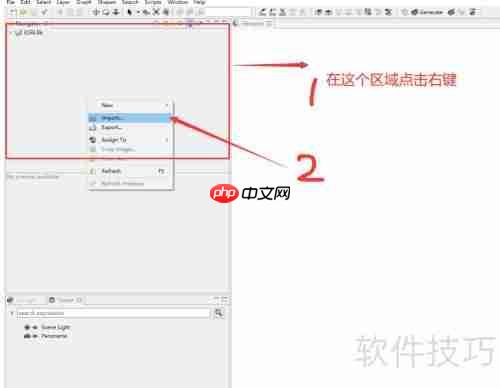

7、 然后右键点击空白区域，选择“导入”。在弹出的窗口中选择“Terrain import”，继续下一步。

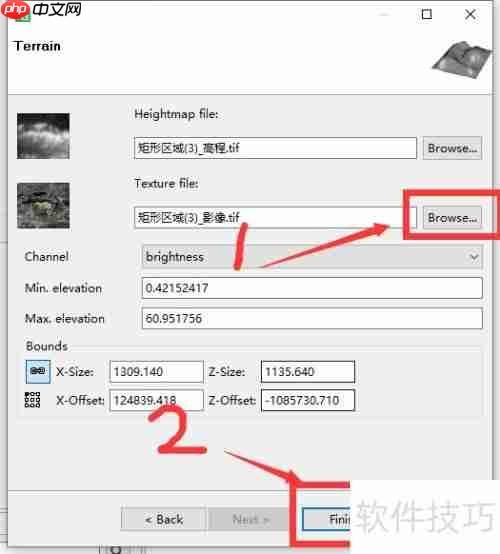

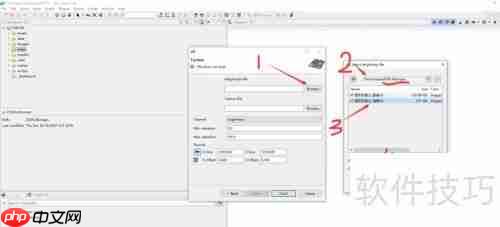

8、 按照图示顺序，找到已复制到Map文件夹中的高程图和影像图，上栏加载高程图，下栏加载影像图。

9、 加载完成后，系统会显示如图所示界面。点击完成按钮，此时在场景中会出现一个九层结构的三维地形模型。

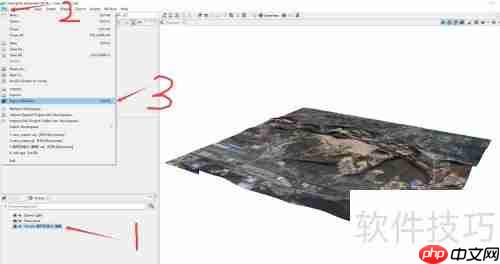

10、 按照图示顺序点击，选中地形图图层，依次点击“文件”—“导出为模型”。

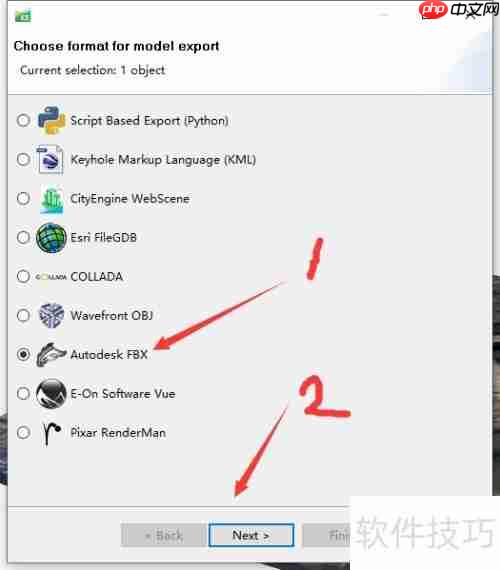

11、 选择要导出的格式，此处选择Fbx格式，然后继续下一步操作。

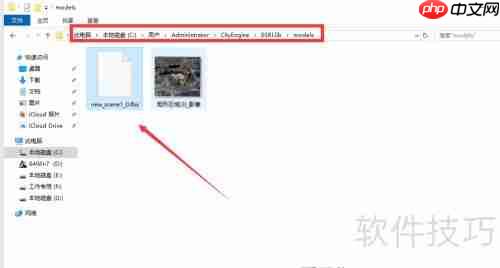

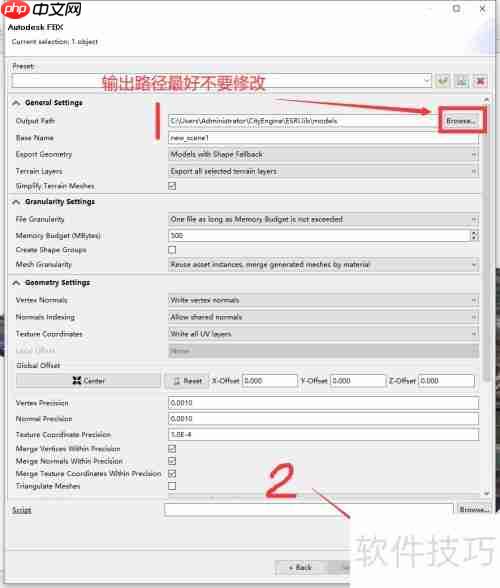

12、 请记住下方对话框显示的输出路径截图，以便后续查找，此路径不可更改。

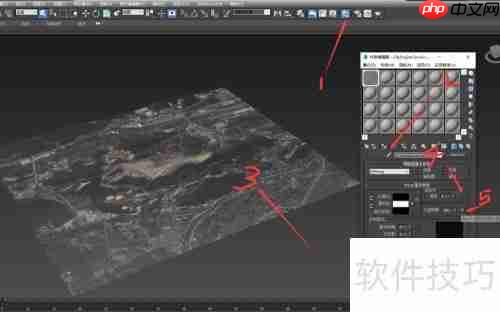

13、 将Fbx格式的模型拖入3DSMAX后，会生成一个三维地形，此时贴图呈现半透明状态。解决办法是在材质编辑器中提取地形材质，并将不透明度通道中的贴图替换为空白贴图。具体操作为：按住材质球颜色栏后的空白方块不松手，将其拖至M位置即可完成设置。

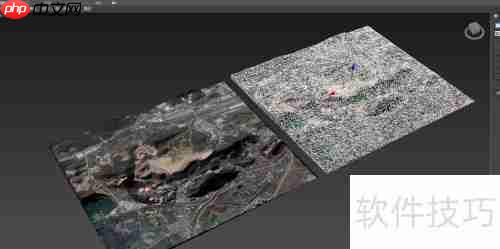

14、 最终成果如下图所示：由三角网格构成的三维地形模型。
