天正电气CAD使用技巧:学会任意布置功能

天正电气自带多种设备图块，可以直接使用。接下来将为大家讲解如何调用这些图块，希望对大家有所帮助！

1、 天正菜单：平面设备——自由布置

2、 若有不便之处，敬请谅解。

3、 功能：在平面图上绘制各类电气设备图块。

4、 弹出天正电气图块与自由布置的对话框窗口。

5、 在天正电气图库中挑选所需的图块，比如灯具，选中后勾选自动连接电线的功能。

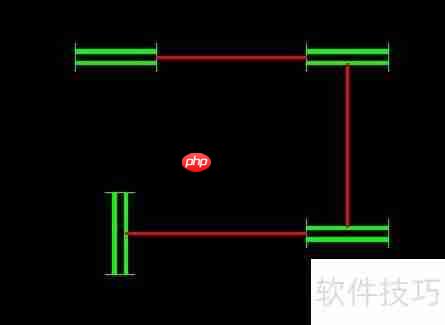

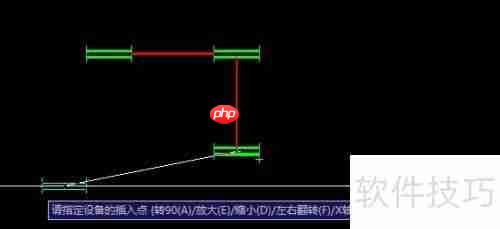

6、 添加设备时，系统会自动连接电线，并按照命令行提示，可以完成旋转等更多操作。

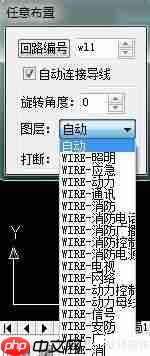

7、 在自由布置对话框中，不仅可以选择自动连接电线，还可以调整图层。天正电气默认设置为：灯具、开关、插座等设备绘制完成后位于EQUIP-照明层，而电线则放置在WIRE-照明层。
