CFD热仿真软件CFdesign使用教程

来源:菜鸟下载 | 更新时间:2025-06-03

初入电子设计领域的职场新人往往需要借助热仿真软件来辅助工作,但对于刚入门的人来说,这类工具

初入电子设计领域的职场新人往往需要借助热仿真软件来辅助工作,但对于刚入门的人来说,这类工具可能显得有些陌生。别担心!今天,小编就来教大家如何操作cfdesign这款软件。

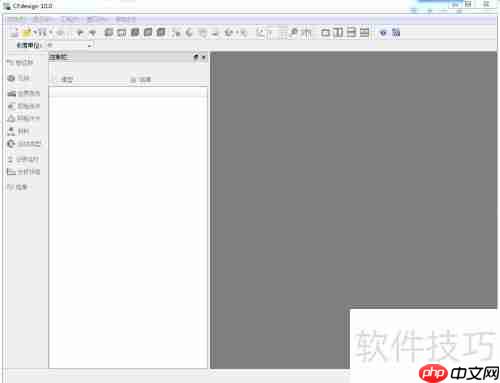

首先,打开CFdesign程序,你会看到它的初始界面:

CFD热仿真软件CFdesign使用教程

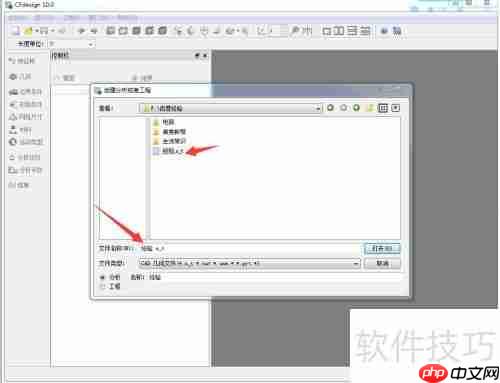

接下来,通过菜单栏选择“文件”下的“新建”,随后定位到存放.xt格式文件的目标路径,最后确认即可成功建立新的项目,详细步骤如下图所示:

CFD热仿真软件CFdesign使用教程

CFD热仿真软件CFdesign使用教程

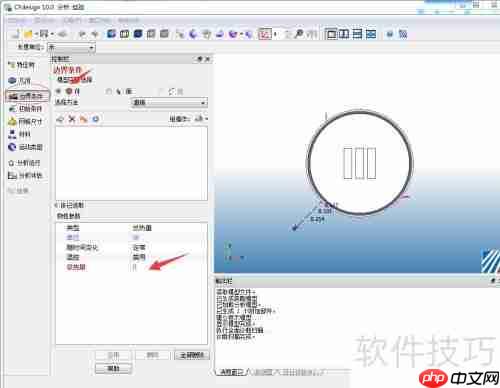

然后,在边界条件-体部分,针对每一个组件分别输入其总的发热量,每次设定后记得点击应用以保存更改,具体如图所示:

CFD热仿真软件CFdesign使用教程

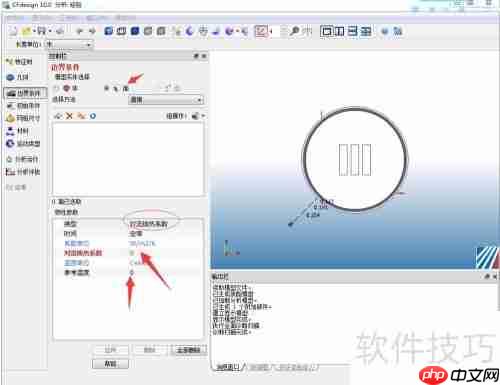

紧接着,在边界条件-面区域里,按照顺序配置产品外壳各个表面的对流换热系数,一般范围是6到30之间,并且要设定好参考温度(即环境温度)。每次配置完毕之后也需要点击应用来保存设置,详情可见下图:

CFD热仿真软件CFdesign使用教程

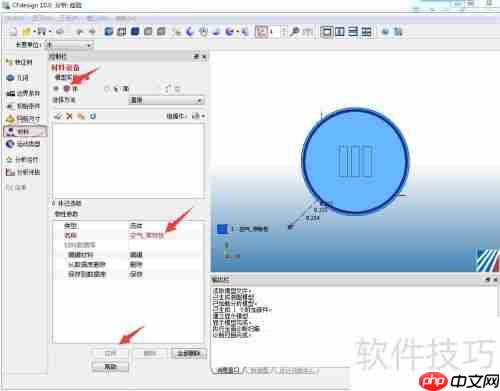

之后,在材料-体模块内,依次填写各个材质的相关参数,接着进入编辑页面依据实际情况作出调整,最后点击应用保存修改,如下图所示:

CFD热仿真软件CFdesign使用教程

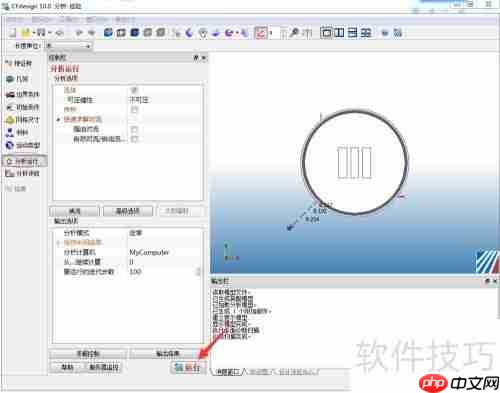

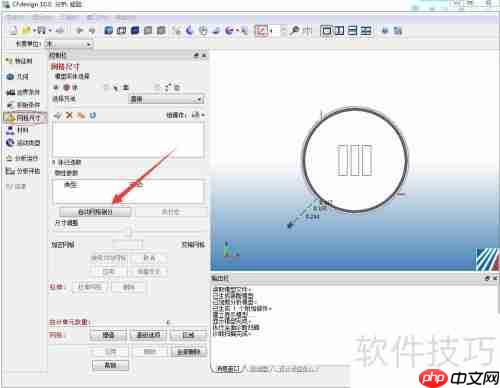

再者,把分析运行里的流体选项切换成传热模式,随后按下运行键开始计算(由于处理过程耗时较长,请保持耐心等待)。

CFD热仿真软件CFdesign使用教程

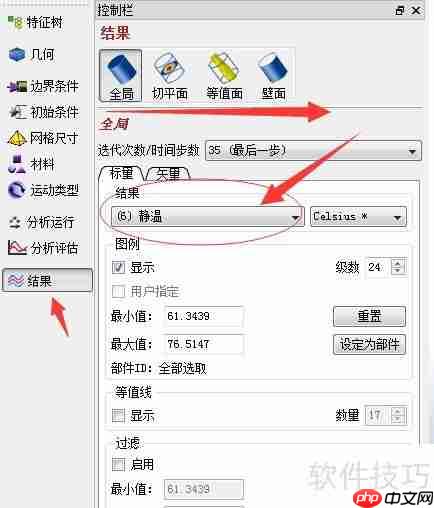

当分析结束之后,就可以在结果面板上浏览生成的数据了。如果想了解具体的温度分布状况,可以选中(6)静温进行观察,并运用切平面或者等值面等功能进一步探索并呈现结果,如下图:

CFD热仿真软件CFdesign使用教程
