在 sw 钣金设计中,若需要在圆弧或圆柱面上绘制圆形,并在展开图中展示出来,使用拉伸切除的方式难以达到理想的效果。这时可以借助异型孔向导来完成操作,以实现所需的展开效果。

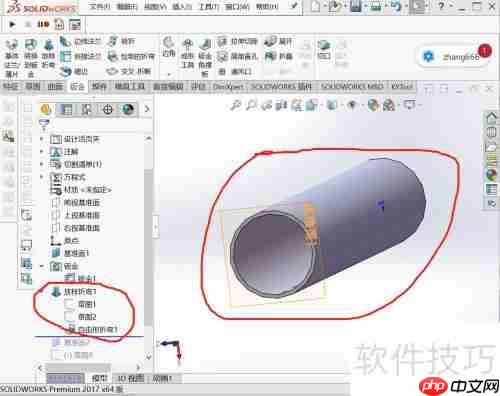

1、首先利用钣金工具中的放样折弯功能构建模型,如图所示。

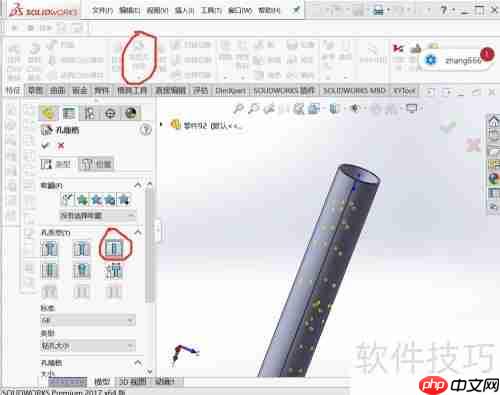

2、接下来点击异形孔向导按钮,参照下图进行设置。

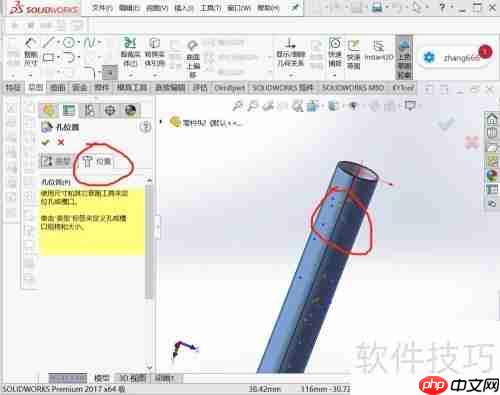

3、先选定位置,然后点击模型外部的圆柱表面。

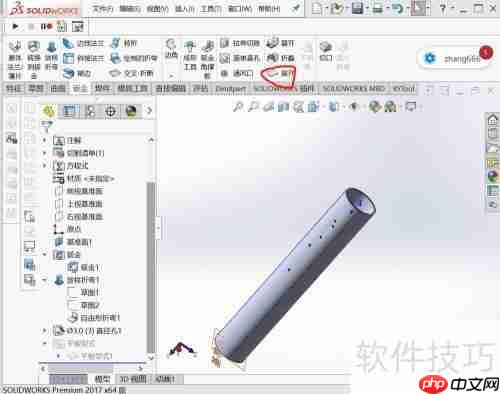

4、轻轻一点即可完成展开过程。

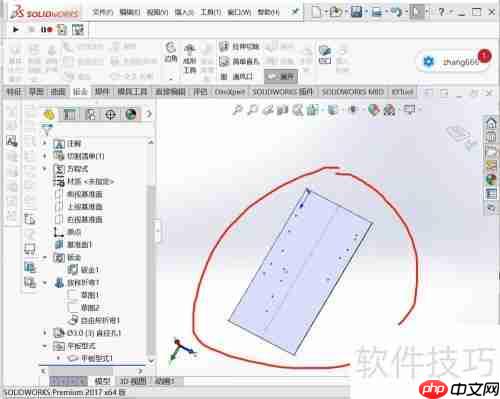

5、展开之后,圆形孔也会同步出现在展开图里。
