南方CASS方格网法在平整场地土方计算中的应用

来源:菜鸟下载 | 更新时间:2025-06-03

此方法用于计算场地平整土方。首先明确计算区域,也就是场地平整的范围,这里我随意勾勒了一个闭

此方法用于计算场地平整土方。

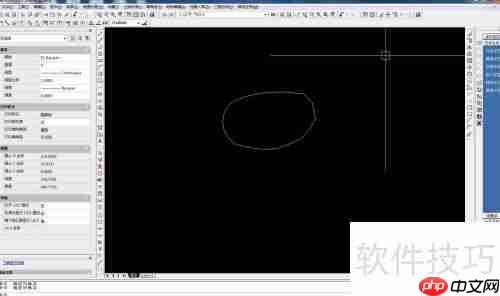

首先明确计算区域,也就是场地平整的范围,这里我随意勾勒了一个闭合图形来表示这个范围。

南方CASS方格网法在平整场地土方计算中的应用

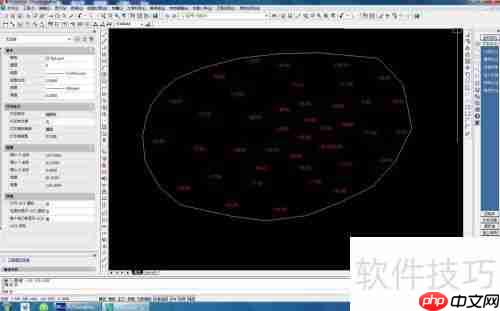

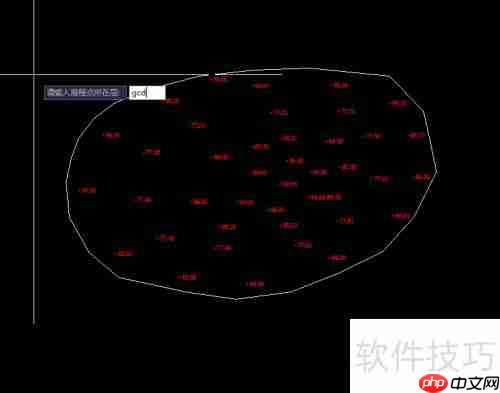

为了表现地形的高低变化,需要在划定的区域内选取若干具有代表性的高程点,下面以直观的形式展示,并提供一部分高程点作为参考。

南方CASS方格网法在平整场地土方计算中的应用

南方CASS方格网法在平整场地土方计算中的应用

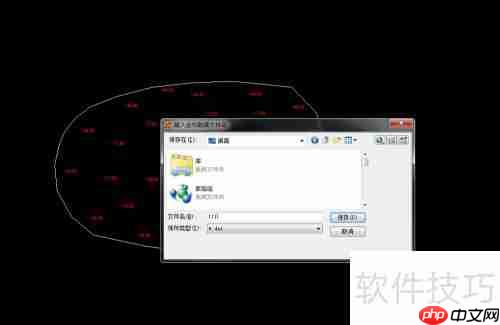

上一步所添加的高程点可以保存为名为111.DAT的数据文件,如果已有现场采集的数据文件,则此步骤可以省略。

南方CASS方格网法在平整场地土方计算中的应用

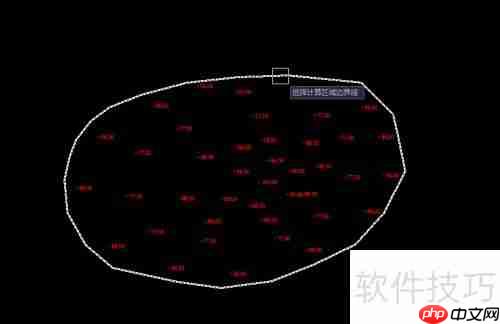

在工程实践中采用方格网法来进行土方计算,选定的区域边界与之前绘制的边界保持一致。

南方CASS方格网法在平整场地土方计算中的应用

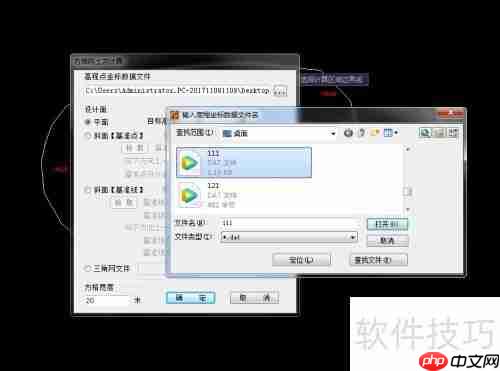

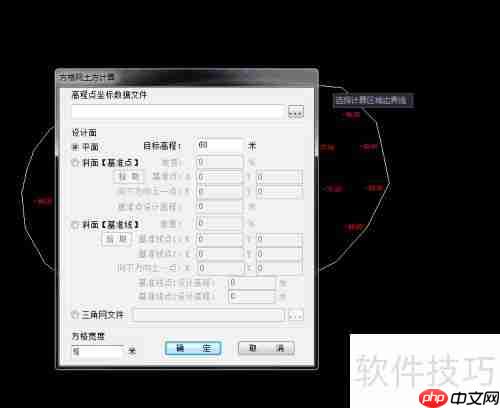

这时会弹出一个对话框,其中高程点数据文件选择刚才创建的111.dat文件(假设是基于现场实测数据),设计面选择平面,设定设计高程为60。

南方CASS方格网法在平整场地土方计算中的应用

南方CASS方格网法在平整场地土方计算中的应用

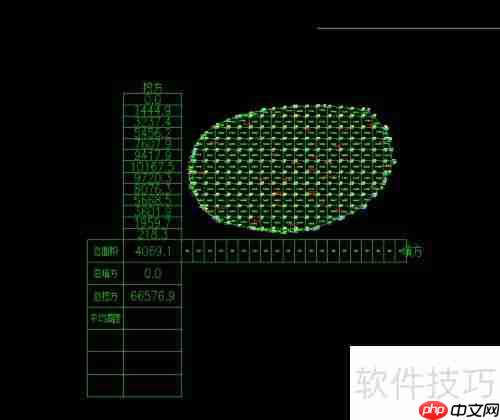

点击确认后,通过双击鼠标中键就能看到最终的计算结果。

南方CASS方格网法在平整场地土方计算中的应用
