ProE创建钣金展开工程图教程

在pro/e工程图中，要同时制作钣金件的成型与展开视图其实非常简单，以下是一些简化步骤供参考：

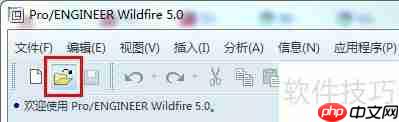

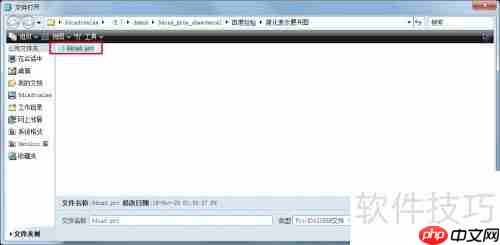

点击文件按钮，打开已有的钣金模型文件。

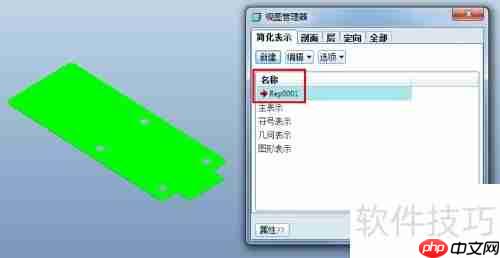

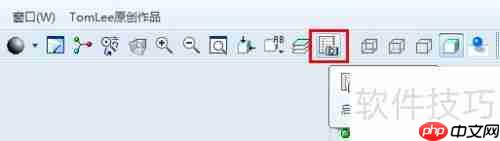

点击相关图标进入视图管理器，可以发现已经预设了需要的展平状态简化表示。

这个模型包含了展平状态的简化表示和折弯成型的主要表示。

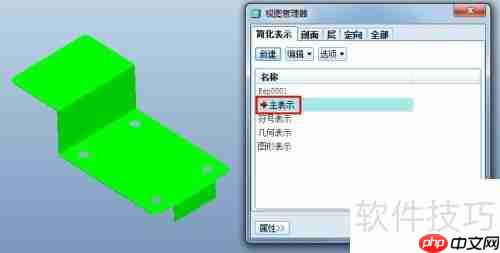

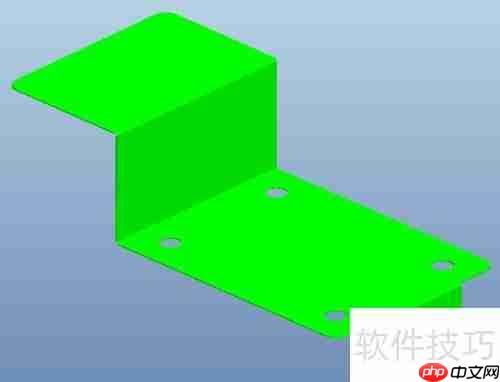

双击主视图能够快速切换回成型状态。

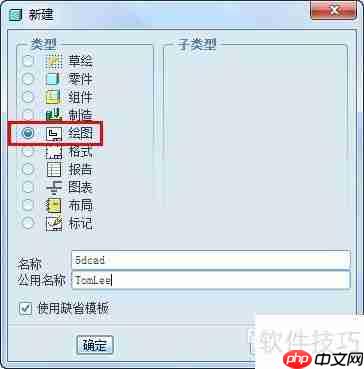

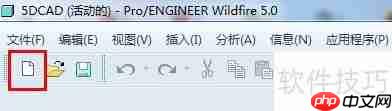

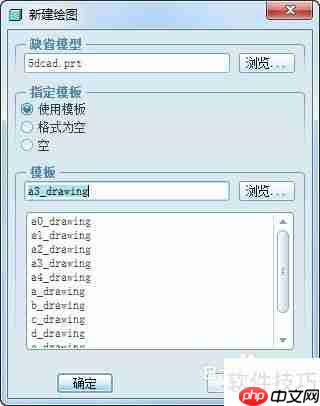

根据模板新建一个绘图文件。

选定合适的模板并接受默认设置，点击确定就能生成工程图。

接着利用简化表示来创建展开图，首先要把简化表示引入当前绘图。

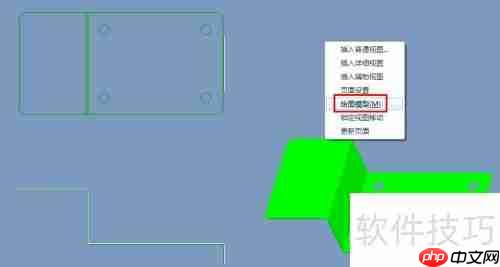

在空白绘图区域按住右键，从弹出菜单中选择绘图模型。

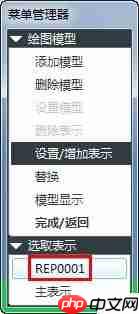

在绘图模型菜单内选择设置/增加表示，从下拉列表中选中之前创建的简化表示，最后点击完成/返回，这样就成功添加了简化表示。

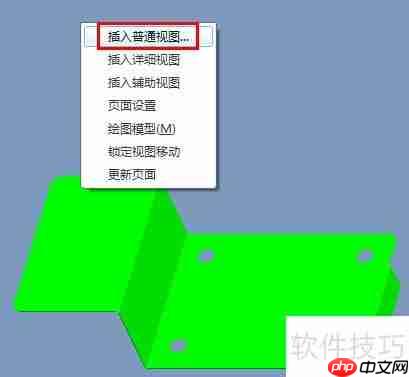

在绘图空白区右键，选择插入普通视图。

单击空白区域后，平整实例就能出现在绘图上。

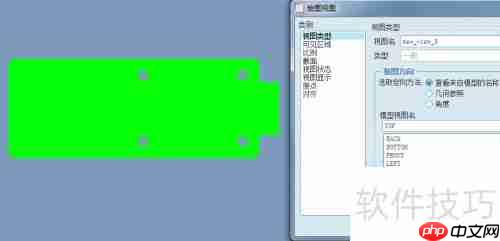

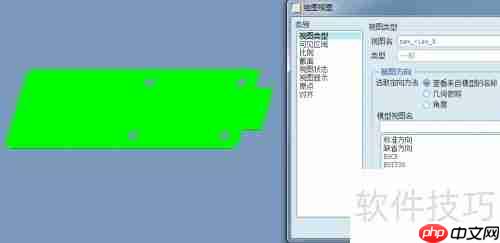

双击顶部视图以获得俯视图效果，具体选择哪个视图取决于钣金件的设计方向。

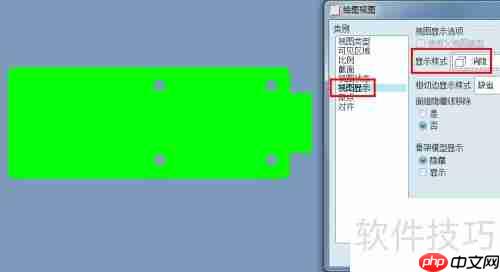

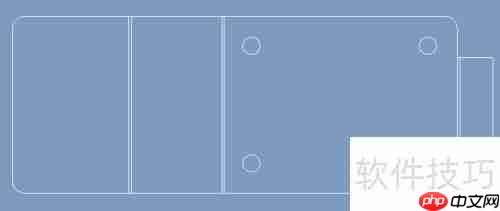

转到视图显示，在隐藏线样式中选取消隐，点击应用后可以看到最终效果。

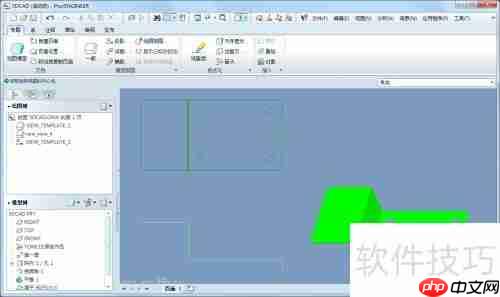

点击确认后，展开图制作完成，这样就得到了一张包含成型图和展开图的Pro/E钣金工程图。
