资深设计师在处理折弯钣金零件展开时,往往依赖公式推算或是凭借多年积累的经验进行估算。而对于刚入行的设计师来说,由于经验不足,其计算结果常常与实际情况存在较大偏差。然而,利用ug软件中的钣金模块,即使是初学者也能实现精确的零件展开。接下来,我们就一起来看看如何通过ug钣金功能完成零件展开的具体流程。

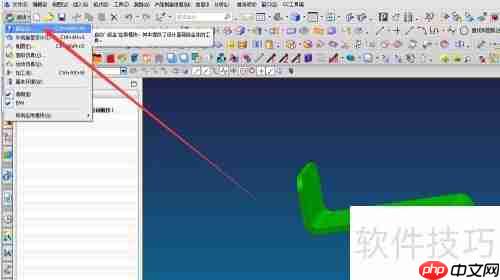

首先,打开需要处理的钣金模型,随后点击顶部左侧的“选项”按钮,进入相关的设置界面。

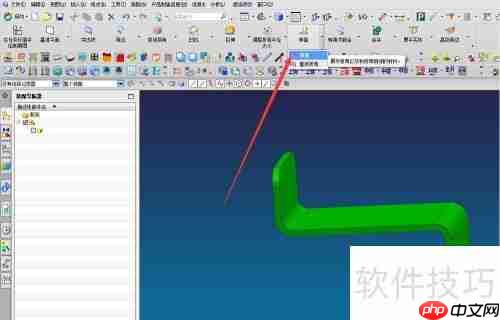

接着,在钣金模块内定位到下拉菜单,并从中选取“选项”。

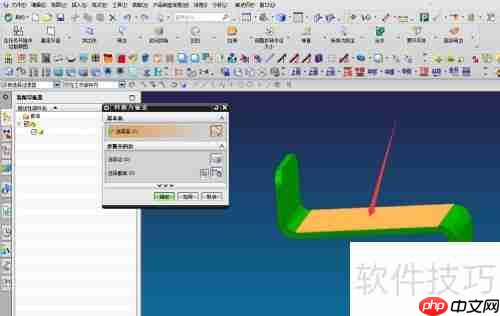

之后,在出现的新窗口里指定一个平面作为参考基准,选定后继续后续操作。
然后,打开相关菜单,再次选择并确认“选项”。

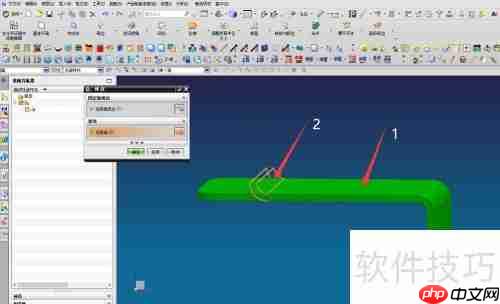

当新的对话框弹出时,先选定一个平面作为基准位置(1),接着挑选一个包含圆角特征的表面(2),最后点击执行命令以完成一侧的展开工作。

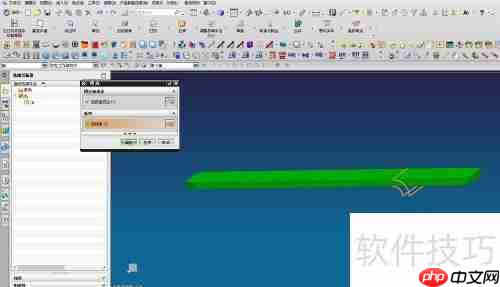

最后,按照同样的方法处理另外一侧,这样就完成了整个钣金件的展开任务。
