绘制钣金件完成后,一般要制作展开图来确定开料尺寸。那么,在inventor里怎样展开钣金件呢?下面通过实例来讲解。

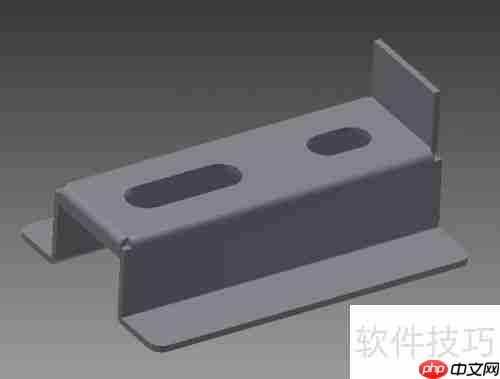

1、 如图所示,需要为该钣金件创建展开图。

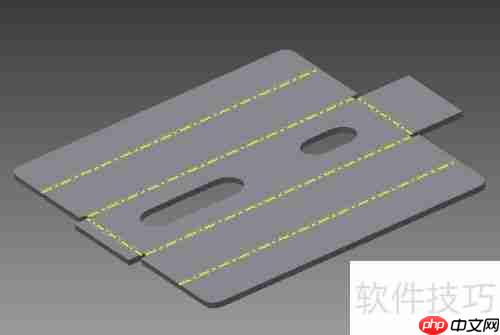

2、 方法一是最常见且简便的方式,只要点击转到展开模式,钣金件就会立刻全面展开。

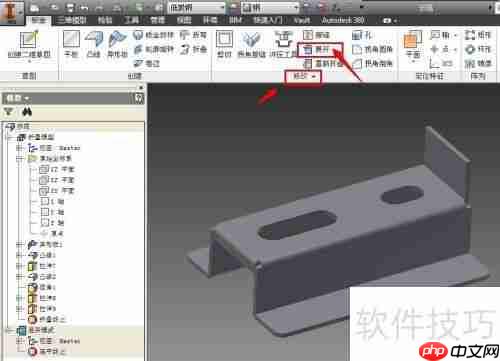

3、 方法二:如果只想展开钣金件的部分折弯而不是整体,可以采用这种方法。点击修改栏里的展开按钮就行。

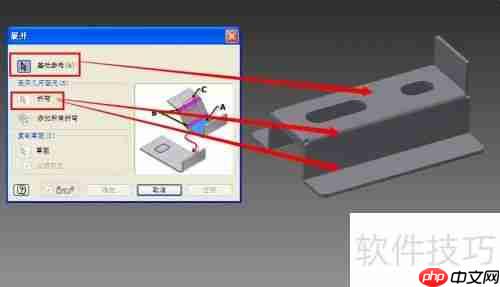

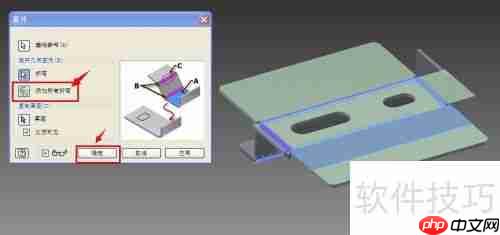

4、 首先选定基本参考平面,然后挑选需要展开的折弯边。
