浩辰CAD看图王隐藏3D图纸的构造怎么操作

浩辰cad看图王3d图纸构造隐藏技巧详解

许多用户在使用浩辰CAD看图王查看3D图纸时，希望能够隐藏部分构造以便更清晰地观察其他部分。本文将详细介绍如何利用浩辰CAD看图王的“结构树”功能实现这一操作。

3D图纸通常由多个组成部分构成，例如房屋设计图包含门窗、墙壁、家具等，机械设计图则包含各种零件。 因此，我们可以选择性地隐藏这些构成要素。

具体步骤如下：

1. 打开3D图纸，进入3D浏览界面。

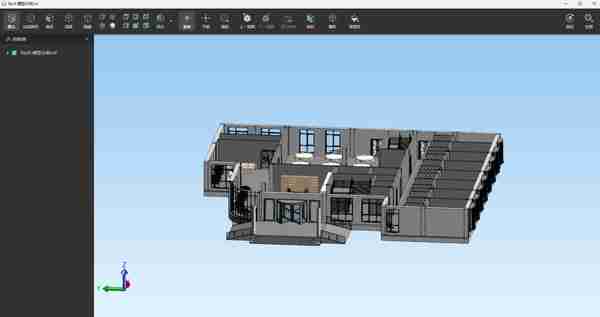

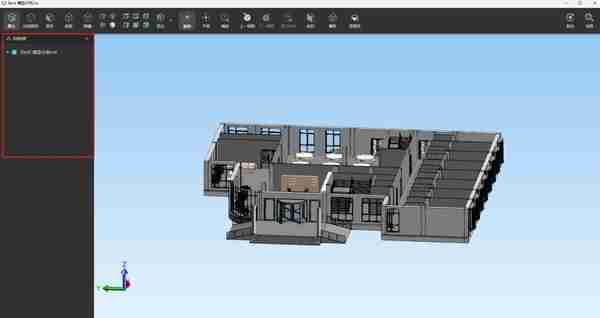

2. 在界面左侧找到“结构树”（默认情况下可能处于收起状态）。 “结构树”显示了构成3D图纸的所有零件和构造。

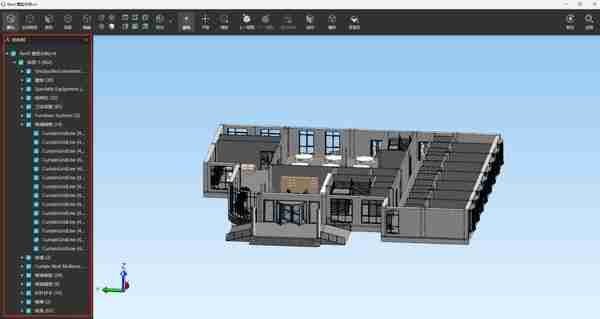

3. 点击“结构树”旁的小三角图标展开树状结构，逐层显示所有零件构造。

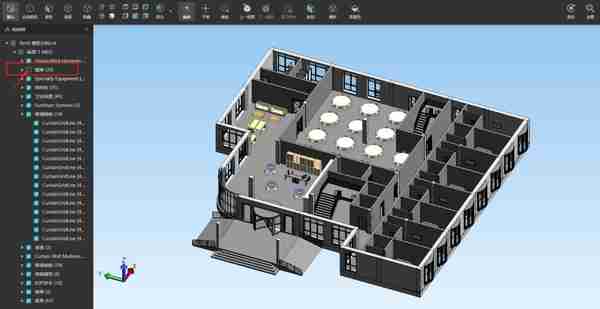

4. 要隐藏某个零件构造，只需取消该构造前的勾选框。 被取消勾选的零件构造将从3D视图中隐藏。

通过以上简单的步骤，您可以轻松地隐藏浩辰CAD看图王中3D图纸的部分构造，从而更有效地查看和分析图纸内容。 赶快尝试一下吧！
