几块钱几分钟打造100MHz采样率逻辑分析仪
来源：菜鸟下载 | 更新时间：2025-05-06
在几分钟内，使用几块钱的成本，就能将 raspberry pi pico 或任何基于 rp2040 的板卡转换
在几分钟内，使用几块钱的成本，就能将 raspberry pi pico 或任何基于 rp2040 的板卡转换成一个高性能的逻辑分析仪。
逻辑分析仪是一种电子工具，能够捕捉并展示来自数字系统或电路的多重信号。这些设备可以将捕获的数据转换成时序图、协议解码、状态机跟踪、操作码，或者将操作码与源级软件关联。逻辑分析仪因其高级触发功能而备受推崇，尤其在需要查看数字系统中多个信号之间的时序关系时尤为有用。
μLA 是一款适用于基于 RP2040 的板卡的 SUMP/OLS 兼容逻辑分析仪固件。
特性：
16 个通道100 MHz 采样率（经优化后可达 250 MHz），每个系统时钟周期采集一个样本200 KB 内存使用 PIO 实现快速触发支持的硬件：

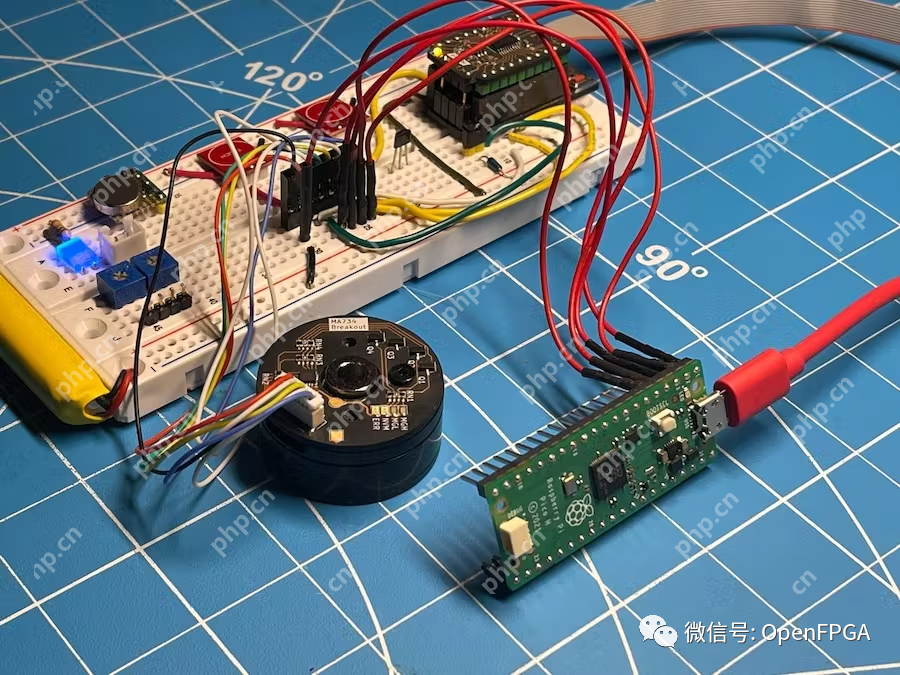

树莓派 PicoRP2040-zero所有具有 USB 连接的基于 RP2040 的板卡安装步骤：

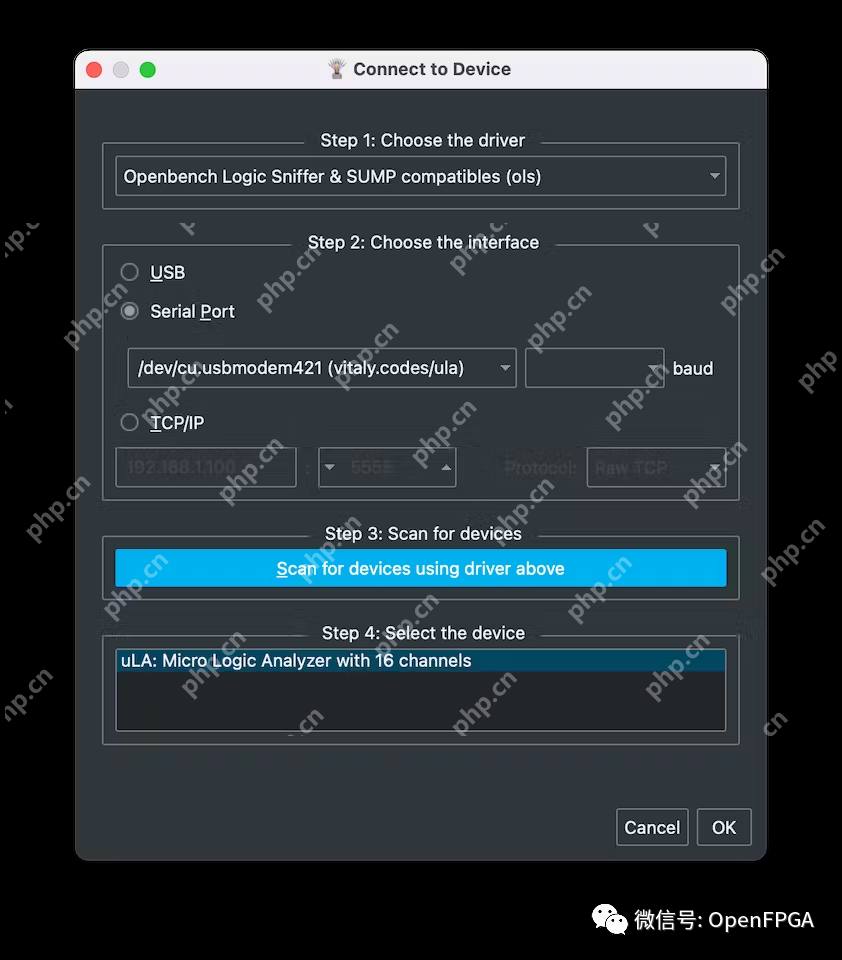

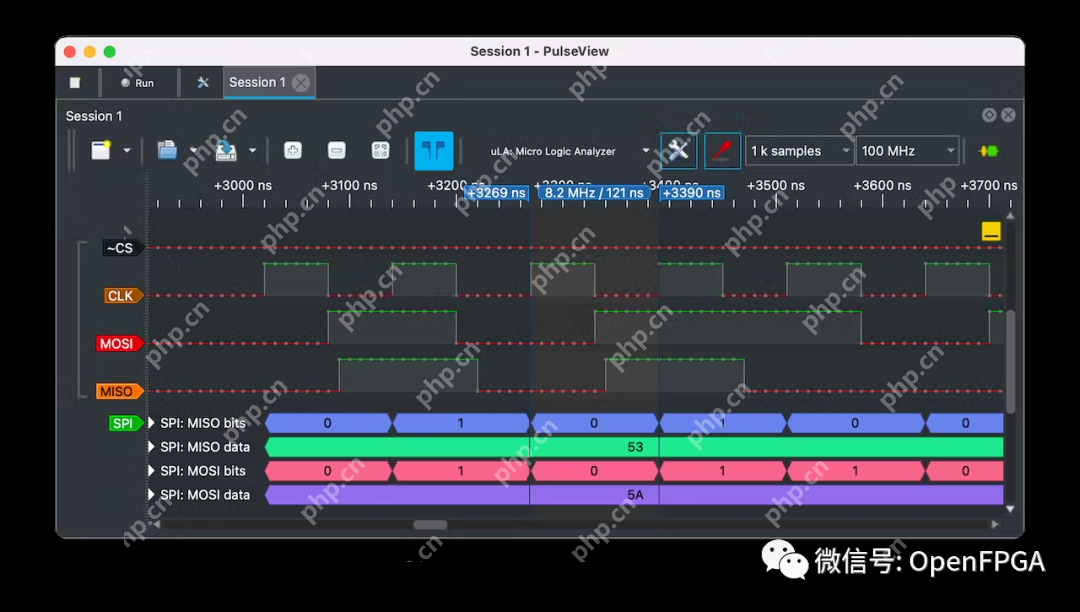

从指定链接下载最新的 μLA 固件。在将开发板连接到计算机时，按住 BOOTSEL 按钮。将之前下载的固件文件复制到 RP2040。使用 PulseView 或 sigrok-cli 进行上位机采集和分析。享受您的 DIY 逻辑分析仪带来的便利吧！
代码
菜鸟下载发布此文仅为传递信息，不代表菜鸟下载认同其观点或证实其描述。
