SuperMicro:AI存储硬件方案

supermicro的ai存储硬件方案为大规模ai/gpu集群基础设施提供了全面的解决方案。通过可扩展单元（su，pod，例如256个gpu）进行扩展，旨在实现最高性能的ai训练和推理。

存储需求包括：

全部采用NVMe存储。每个SU的性能要求为读取125 GBps，写入62 GBps。使用InfiniBand或Ethernet/RDMA，速率为200Gb/s或400Gb/s。采用并行文件系统和高性能对象存储。右下角的图片展示了单节点、单SU和4SU在不同体系下的读写带宽，根据存储硬件配置（如SATA/SAS/NVMe SSD）和网络带宽条件分为Good/Better/Best三种性能级别。

SuperMicro：AI存储硬件方案-Fig-1

企业级AI存储方案适用于Pod级别的部署，相较于云厂商，其规模和性能要求有所降低。

企业用例涵盖了推理与训练的比较，存储需求为：

全NVMe或PB级别的分层存储。性能与总体拥有成本（TCO）之间的平衡。大于100 Gbps，首选以太网。RDMA为可选项。采用并行文件系统和高性能对象存储。

SuperMicro：AI存储硬件方案-Fig-2

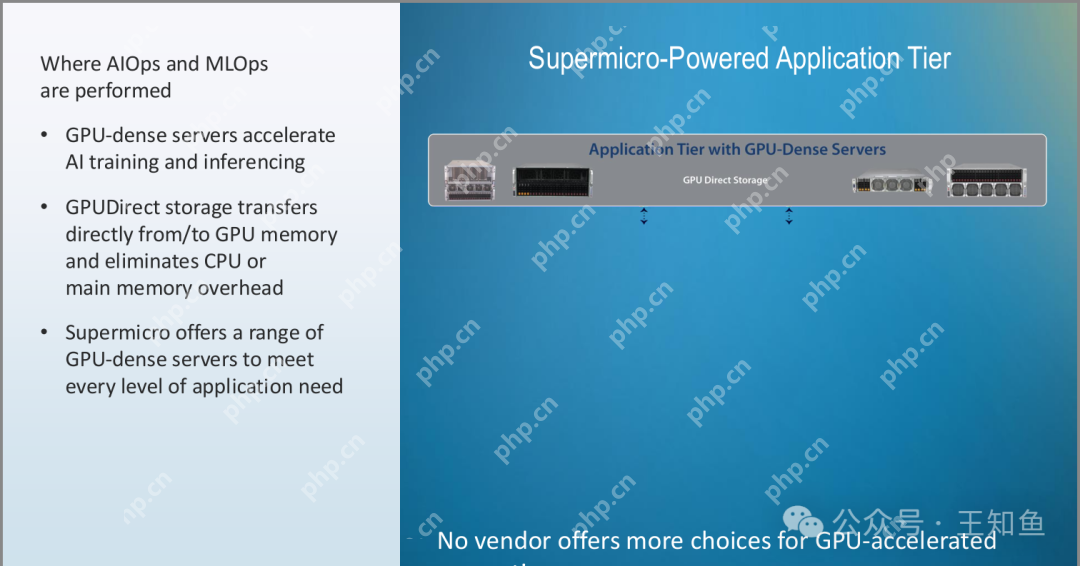

在执行AIOps和MLOps时，基础计算硬件方案包括：

GPU密集型服务器加速AI训练和推理。GPUDirect存储直接从/向GPU内存传输数据，消除了CPU或主内存的负载。Supermicro提供一系列GPU密集型服务器，满足每个应用层级的需求。

SuperMicro：AI存储硬件方案-Fig-3

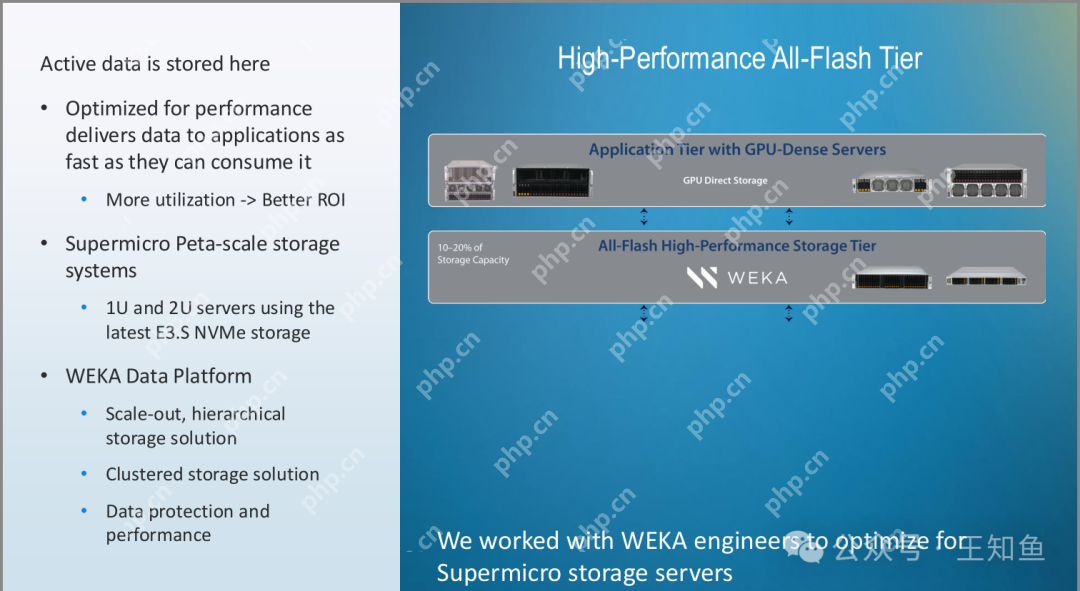

计算+存储（性能层）方案中：

活跃数据存储于此，针对性能进行了优化，将数据尽可能快地传递给应用程序。更高利用率带来更好的投资回报（ROI）。Supermicro Peta级存储系统使用最新的E3.S NVMe存储的1U和2U服务器。WEKA数据平台提供扩展式、分层存储解决方案，集群存储方案，数据保护和性能保障。高性能全闪存层（All-Flash High-Performance Storage Tier）由WEKA系统管理10%-20%的存储容量。应用层（Application Tier）使用GPU密集型服务器，通过GPUDirect存储进行直接传输。

SuperMicro：AI存储硬件方案-Fig-4

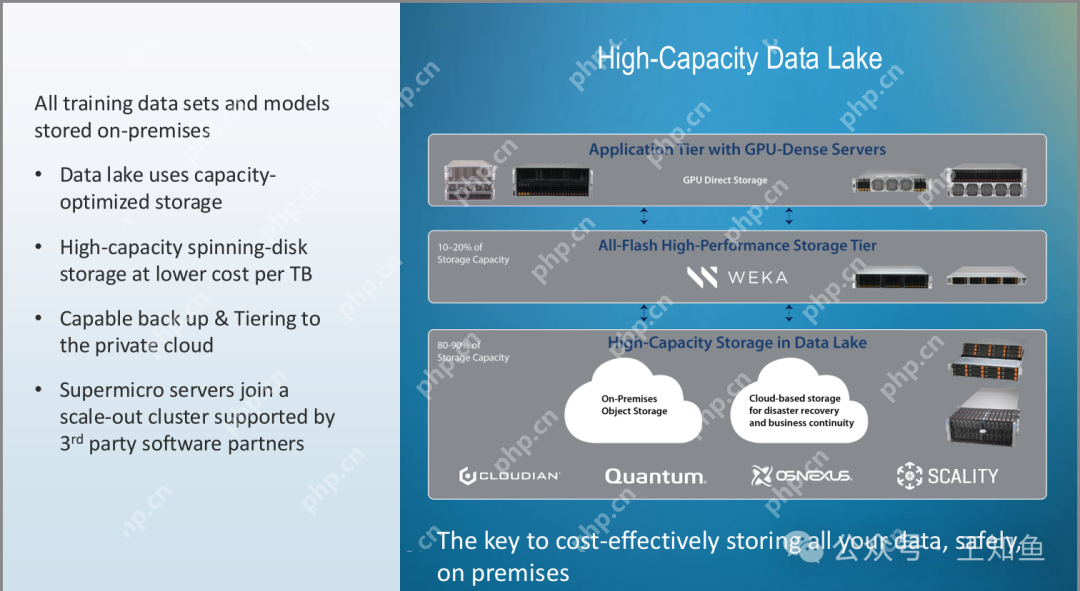

计算+存储（性能层）+容量层方案中，所有训练数据集和模型都存储在本地：

数据湖使用容量优化的存储，高容量的旋转磁盘存储提供更低的每TB成本，支持备份和分层到私有云。Supermicro服务器加入了一个由第三方软件合作伙伴支持的扩展集群。高容量数据湖（High-Capacity Data Lake）管理80-90%的存储容量，采用本地对象存储和基于云的存储，用于灾难恢复和业务连续性。应用层（Application Tier）使用GPU密集型服务器，通过GPUDirect存储直接进行传输。高性能全闪存存储层（All-Flash High-Performance Storage Tier）管理10-20%的存储容量。

SuperMicro：AI存储硬件方案-Fig-5

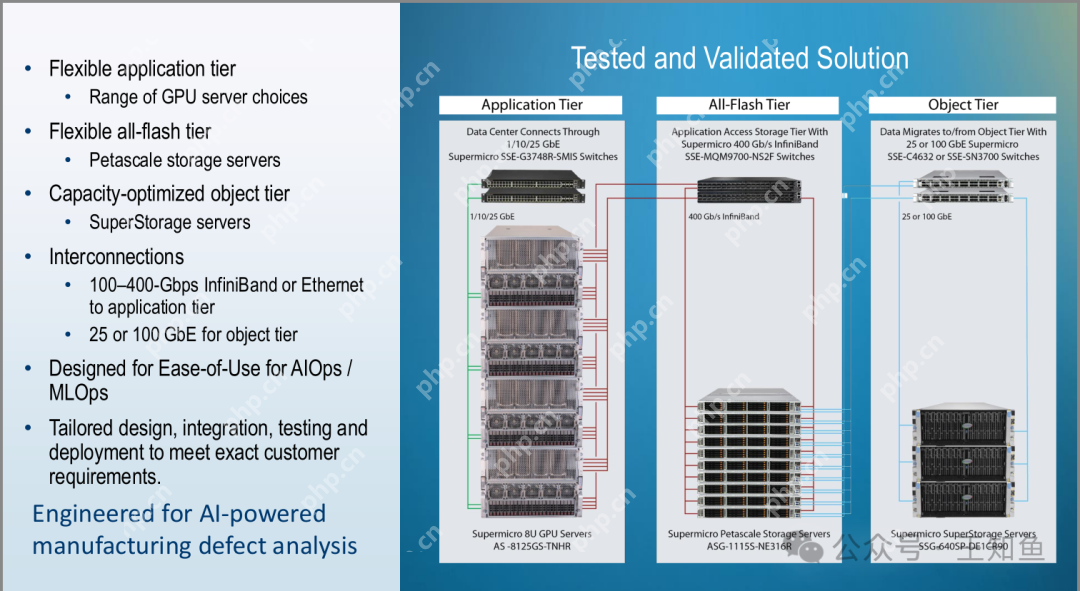

方案验证机架视角的集群组网方案，分为三个层次：

应用层（Application Tier）：通过Supermicro 8U GPU服务器与1/10/25 GbE和InfiniBand网络连接至数据中心。全闪存层（All-Flash Tier）：使用Supermicro Petascale存储服务器，通过400 Gbps的InfiniBand提供数据存取。对象层（Object Tier）：SuperStorage服务器提供25或100 GbE网络连接，用于高容量存储。

SuperMicro：AI存储硬件方案-Fig-6

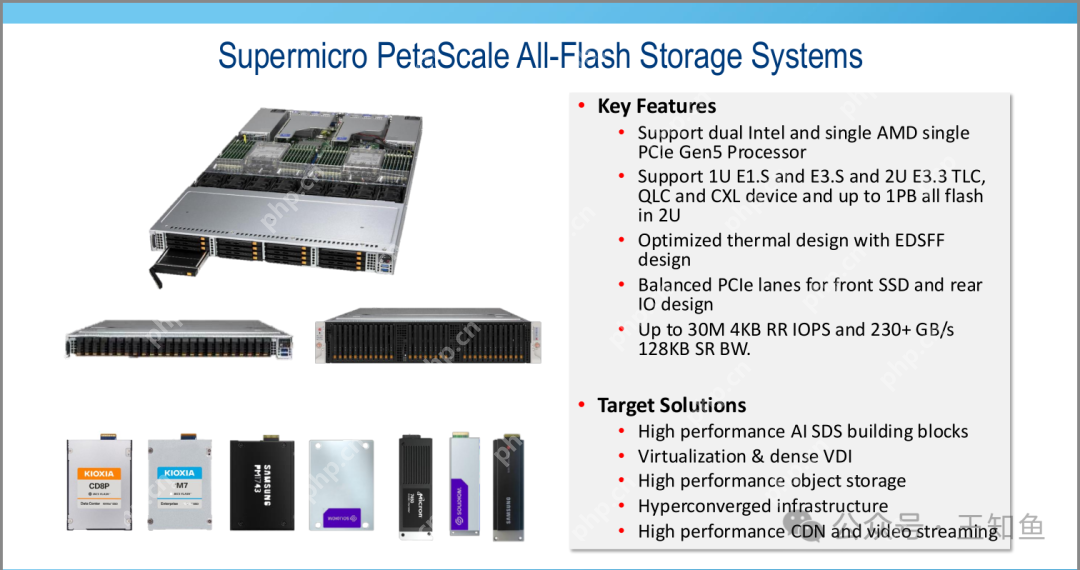

全闪存储系统参数的主要特点包括：

支持双Intel和单AMD单PCIe Gen5处理器。支持1U E1.S和E3.S，2U E3.3 TLC、QLC和CXL设备，2U全闪存容量高达1PB。使用EDSFF设计进行优化的热设计。前置SSD和后置IO设计之间的平衡PCIe通道。4KB随机读取IOPS可达3000万，128KB顺序读取带宽超过230 GB/s。

目标解决方案包括：

高性能AI SDS（软件定义存储）构建模块。虚拟化和密集VDI（虚拟桌面基础设施）。高性能对象存储。超融合基础设施。高性能CDN和视频流。

SuperMicro：AI存储硬件方案-Fig-7
