CAN总线网络下标准帧与扩展帧共存是否会引发冲突？

在同一can总线网络上混合使用标准帧和扩展帧在技术上是可行的，但实际操作中可能导致优先级不平衡、标识符冲突和网络负载增加等问题。

1、CAN协议规范的支持

CAN协议（例如CAN 2.0B）明确规定了标准帧和扩展帧可以混合使用。

在帧的仲裁阶段，标准帧和扩展帧是兼容的，因为扩展帧通过“IDE位”（标识符扩展位）来区分：

标准帧的IDE位为0。

扩展帧的IDE位为1。

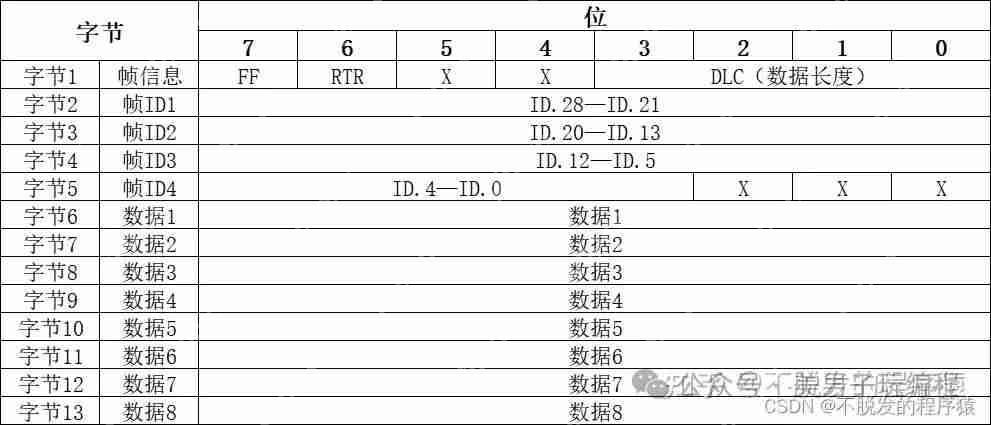

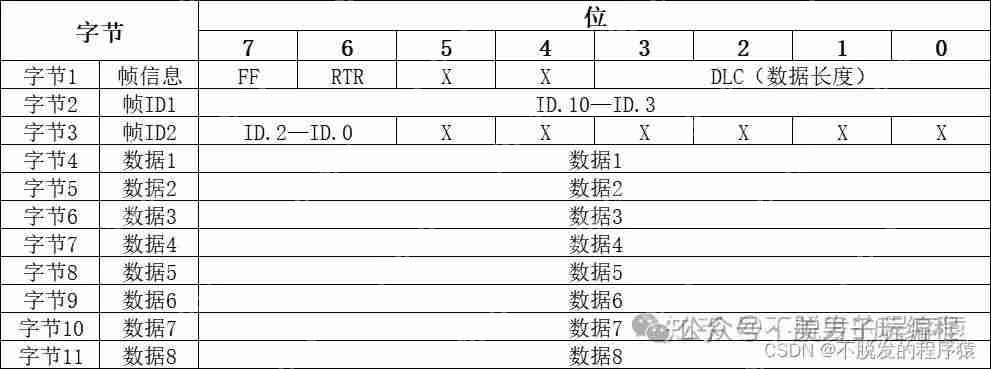

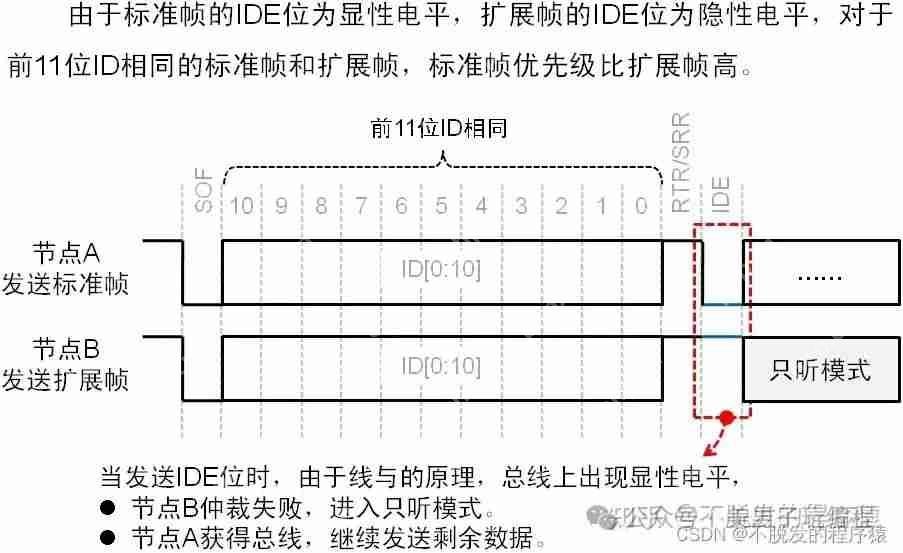

在仲裁阶段：如果两种帧同时竞争，由于标准帧的标识符字段较短，它们在仲裁中优先级更高（假设标识符的前11位相同）。

扩展帧可能需要退避，等待总线空闲后重新发送。

2、硬件层面的兼容性

早期的CAN控制器可能仅支持标准帧（如仅支持CAN 2.0A）。

大多数现代CAN控制器支持CAN 2.0B协议，能够接收和处理两种帧格式。

混合使用时，需要合理配置CAN控制器的滤波器和掩码。

如果滤波器设计不当，可能会导致标准帧或扩展帧被错误丢弃或误识别。

某些硬件滤波器资源有限，扩展帧的标识符长度较长，可能增加滤波配置的复杂性。

3、应用层面的问题

(1) 优先级干扰标准帧的优先级天然高于扩展帧，可能导致扩展帧在负载较高的网络中被频繁延迟。

如果应用中扩展帧承载的是时间敏感的数据，需特别注意。

(2) 标识符冲突扩展帧的前11位可能与标准帧的标识符相同，容易产生混淆。例如：标准帧标识符：0x7FF。

扩展帧标识符：0x7FF1234 如果应用层处理逻辑未正确区分IDE位，可能出现数据解析错误。

(3) 带宽和负载扩展帧的帧长度比标准帧长，传输扩展帧需要占用更多的总线时间。

在高负载网络中，扩展帧的使用可能加剧总线拥堵，影响通信实时性。

(4) 应用协议要求高层协议（如CANopen、J1939）可能对帧格式有特定要求。例如：

CANopen通常使用标准帧。J1939则基于扩展帧。

4、设计与优化建议

(1) 通信规划在设计阶段，尽量为标准帧和扩展帧分配不同的功能域，避免标识符冲突。

关键实时数据尽量使用标准帧，以减少仲裁延迟。

(2) 网络负载评估定期评估网络负载，确保扩展帧的引入不会导致总线拥堵。

(3) 协议设计如果混用不可避免，可以在应用层协议中增加帧类型区分逻辑，确保IDE位的正确解析。

(4) 硬件选择确保使用支持混合模式的CAN控制器，选择拥有足够滤波器资源的硬件。

通过合理的通信规划、高效的滤波器配置以及负载管理，可以有效避免问题。

根据应用需求，还可以考虑采用其他高层协议（如CAN FD）进一步优化通信性能。
