C51 单片机开发定时器配置详解

本文继续探讨关于定时器/计数器开发配置的相关寄存器内容。本次主要介绍两个方面：如何启动和停止定时器，以及如何决定使用8位还是16位定时器。

0x01：如何启动和停止计数/定时

在之前的文章中，我们已经介绍了TL0、TH0寄存器以及TCON寄存器中的TF0位。其中，TL0和TH0用于计数，而TF0则作为标志位指示计数是否溢出。那么，如何启动计数呢？答案仍然在TCON寄存器中。

在TCON寄存器中，有一个称为TR0的位，如下图所示。

TR0位于TCON寄存器的第4位。当TR0被设置为1时，T0开始计数；当TR0被设置为0时，T0停止计数。图中有一句话“该位由软件设置和清零”，而在TF0位也有一句“由硬件置1 TF0，向CPU请求中断，一直保持CPU响应该中断时，才由硬件清0 TF0（TF0也可由程序查询清0）”。

这两句话说明了TR0和TF0的置位和复位情况。TR0的置位和复位由代码控制，也就是由程序员决定。而TF0的置位由硬件控制，当发生溢出时，硬件会自动置位TF0，然后在CPU响应中断时，硬件会复位TF0，程序员也可以通过编写代码来复位TF0。

因此，定时/计数的启动时机由程序员决定，而溢出标志的置位由硬件控制。

0x02：如何决定使用8位还是16位寄存器

同样，在之前的文章中提到，TL0和TH0可以单独使用TL0作为8位计数器，也可以将TL0和TH0一起使用，组成一个16位计数器。那么，是谁决定使用8位还是16位呢？这里通过TMOD寄存器进行设置，TMOD被称为“定时器模式寄存器”。如下图所示：

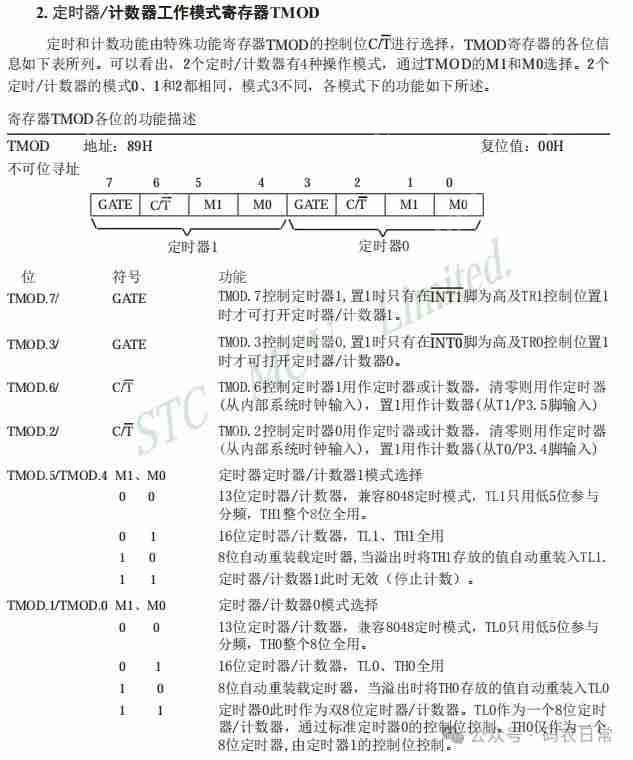

关于TMOD的说明在手册P187，截图如下：

从图中可以看出，TMOD寄存器的低4位用于指定定时器0，高4位用于指定定时器1。TMOD低4位中的第0位和第1位（这两个位称为M0和M1），用于设置定时器/计数器0的模式。根据图示，当M1设置为0且M0设置为1时，TL0和TH0将同时使用。
