.NET 8.0 与硬件设备能碰撞出怎么样的火花

前言

近期我在社区中表达了想要制作稚晖君的瀚文键盘的意愿，幸运的是，有两位朋友慷慨相助，一位赠送了我电路板，另一位则送来了已经焊接好元件的电路板。既然大家如此大方，我也决定全力投入到这把客制化键盘的制作中。为了节省成本，我特意重新设计了外壳模型，并使用3D打印机打印了整个外壳，这样就省下了八九百元的CNC加工费。

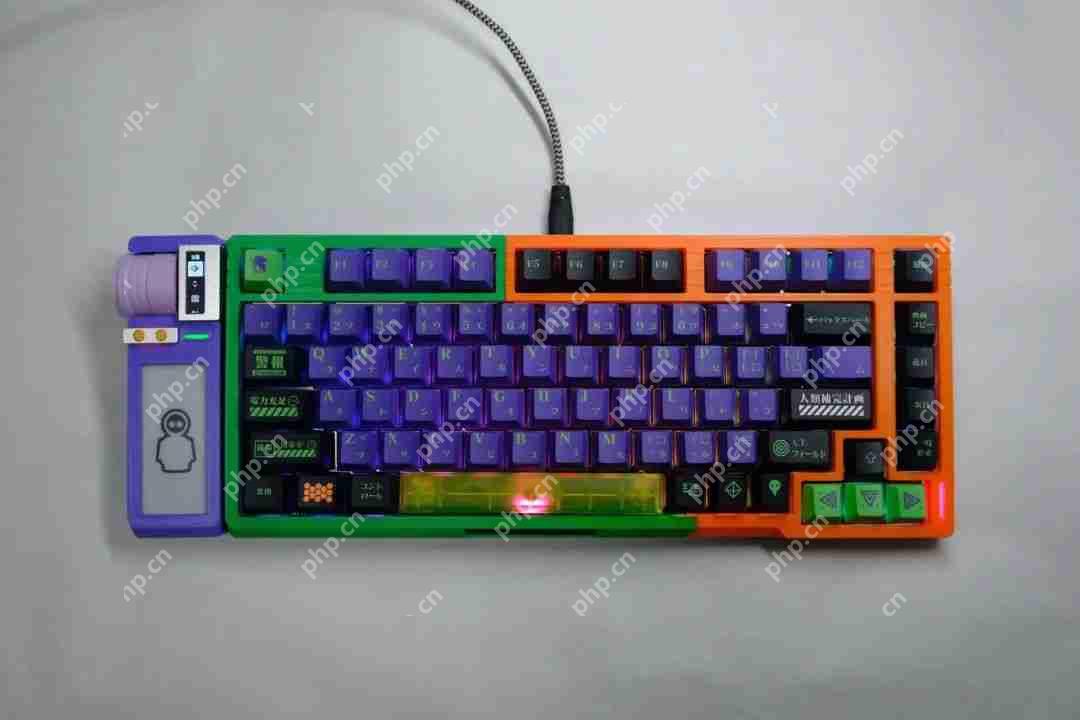

关于键盘的基本介绍这里就不赘述了，它的主要特色在于左侧的扩展模块，配备了墨水屏和手感极佳的旋钮，当然也支持自定义开发，这也是我撰写这篇文章的动机之一，因为我想开发一些功能。以下是效果图：

技术选型

我查阅了一些社区的键盘资料，发现社区的固件有多个版本。稚晖君原版的固件年代久远，不太好用，而赠送我键盘的那位朋友的版本我觉得很方便，且用户量也很多。因此，我基于这个版本的固件进行dotnet版本的SDK开发。目前，社区还有其他版本的SDK，包括Python版本和Vue版本，我可以参考这些进行开发。

1、框架选择

作为一名.Net开发者，我自然希望使用.Net进行开发。理由是这个键盘主要用于PC上，使用.Net实现SDK可以与WPF、MAUI和WinUI无缝对接，完成很多任务型功能。我选择了最新的.Net8版本，在SDK测试编写完成后，将其集成到我之前的WinUI桌面程序中。大家可能会问，为什么不选择MAUI？因为我暂时不想花时间重新编写，但SDK是支持跨平台的，这点问题不大。

2、设备通讯协议

键盘使用的固件是基于开源的ZMK代码编写的，设备在电脑上被识别为HID设备，通讯格式采用Protobuf协议。因此，对于.Net也需要使用Protobuf来进行数据打包。这部分花费了我一些时间，主要是有些地方不太理解，坑主要是在将数据转换成字节数组时遇到的问题，这点在后面的代码讲解中会有详细说明。

设备固件地址：https://www.php.cn/link/729bea7aa9914689ae2a70fe8bb5cf27

Python SDK: https://www.php.cn/link/14d010488fdb86b7b84ad331943cbb35

3、库选择

我原本以为.Net可以使用的HID库有很多，但经过一番测试后发现，HidApi.Net的表现还算不错，其他如Device.Net和HidLibrary则不太满意。最终，我选择了HidApi.Net来与设备通讯，使用Google.Protobuf和Grpc.Tools处理通讯数据，使用SixLabors.ImageSharp进行图片数据转换。

HidApi.Net

Google.Protobuf

Grpc.Tools

SixLabors.ImageSharp

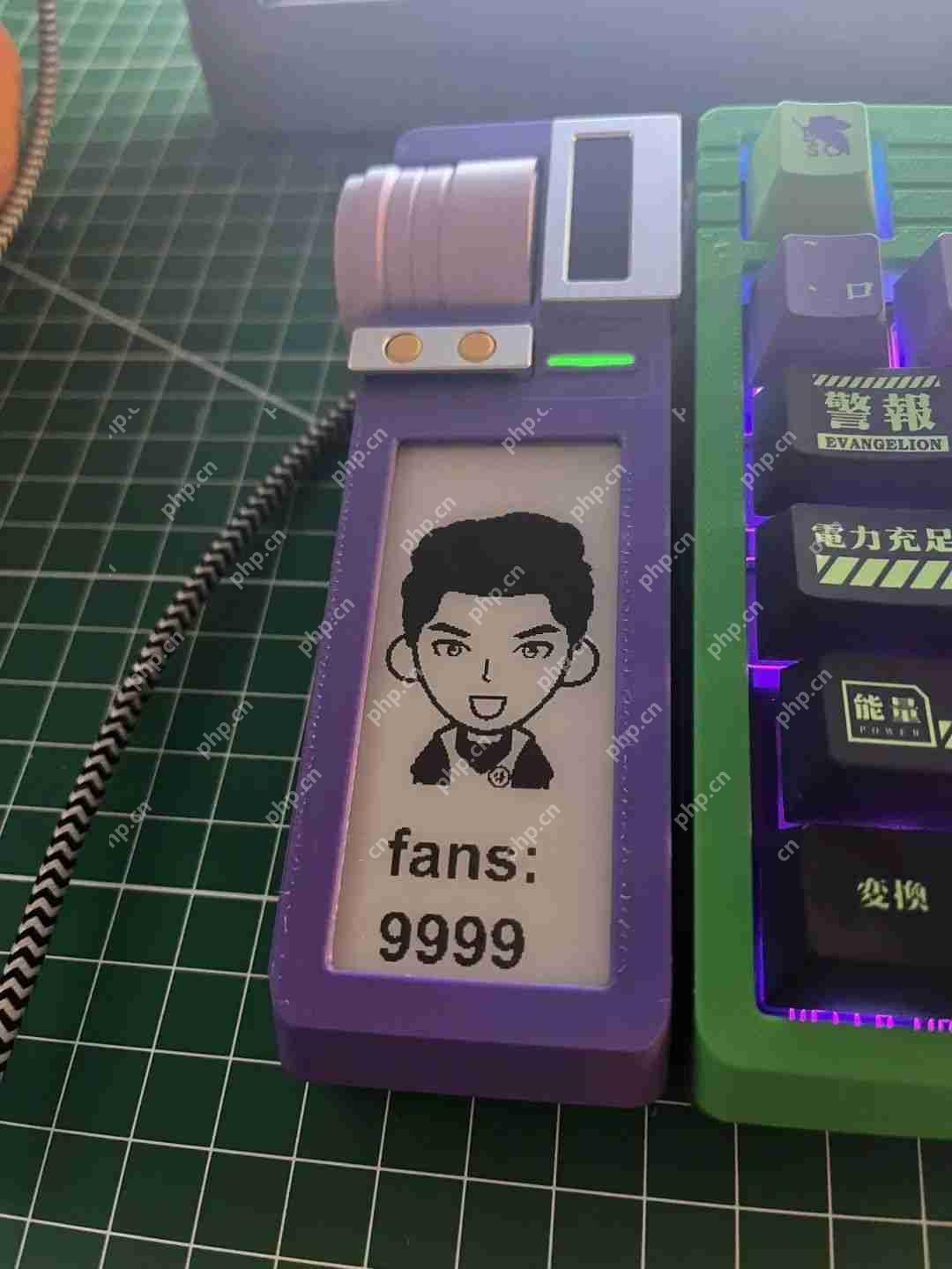

最终效果如下图所示：

代码讲解

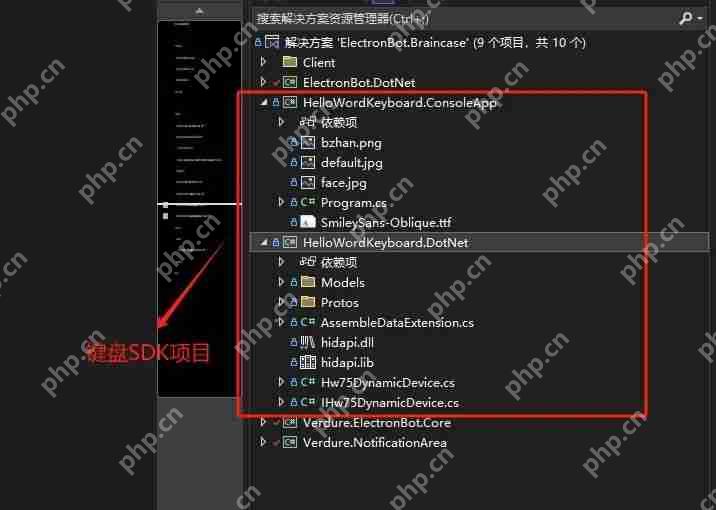

我这次将项目代码提交到了电子脑壳的仓库，因为我要将功能集成到电子脑壳中，所以放在了这个仓库的helloworld-keyboard分支，未来可能会合并到主分支。

仓库地址：https://www.php.cn/link/7048c496a6cf49699109089b743c2bf6

通讯协议实现

通讯的核心部分是Hw75DynamicDevice的Call方法，它包含了将protobuf生成的C#对象转换成字节数组并拆分成数据包发送到设备。

代码语言：javascript

代码运行次数：0

private MessageD2H Call(MessageH2D h2d) {    if (_device == null) {        throw new Exception("设备为空");    }    var bytes = h2d.EnCodeProtoMessage();    for (int i = 0; i < bytes.Length; i += PayloadSize) {        byte[] buf;        if (i + PayloadSize > bytes.Length) {            buf = bytes[i..];        } else {            buf = bytes[i..(i + PayloadSize)];        }        var list = new byte[2] { 1, (byte)buf.Length };        var result = list.Concat(buf).ToArray();        _device.Write(result);    }    Task.Delay(20);    var byteList = new List();    while (true) {        var read = _device.Read(RePortCount + 1);        int cnt = read[1];        byteList.AddRange(read[3..(cnt + 2)]);        if (cnt < PayloadSize) {            break;        }    }    var resultMessage = new MessageD2H();    resultMessage.MergeFrom(byteList.ToArray());    return resultMessage;}
