CPU pipeline面试题Q4:如何实现基于硬件的分支预测？

基于硬件的分支预测包含两个关键部分：分支条件预测和分支目标预测。分支条件预测决定是否执行分支，而分支目标预测则确定分支的目标地址。这两部分同样重要。

分支条件预测

分支条件预测分为静态预测和动态预测。静态预测指的是分支总是被执行或总是被忽略，但在现代CPU技术中，静态预测已不常用且过时，因此我们应关注动态预测。

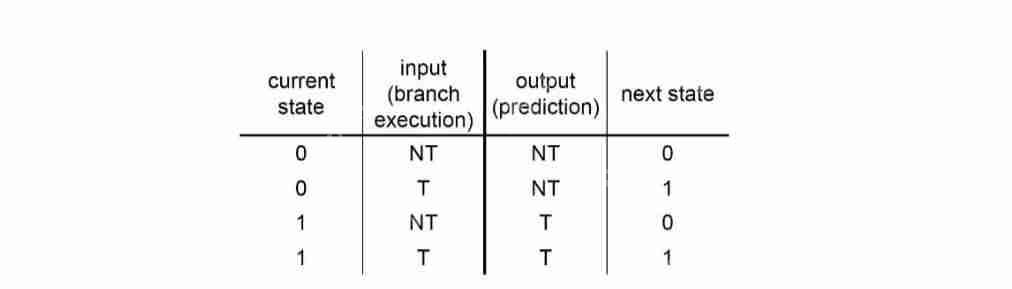

最简单的动态预测方法是使用1位状态机。当状态为1时，预测为执行分支，反之则预测为不执行分支。如果预测错误，状态将被翻转。

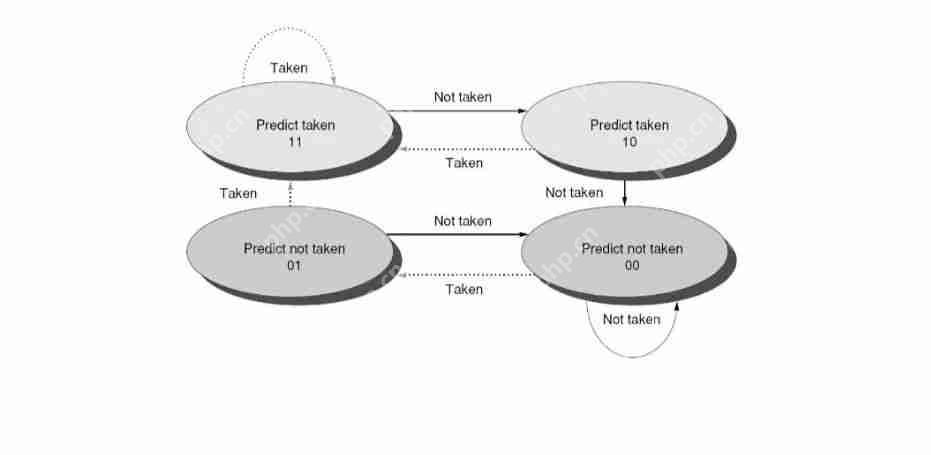

为了提升预测准确性，可以使用2位状态机来替代1位状态机。一个常见的2位状态机如下：

当状态为11或10时，预测为执行分支，否则预测为不执行分支。状态只有在两次预测失败后才会改变。这种方法在for-for循环中特别有效。使用1位预测器，内循环的最后一次迭代总会失败，但使用2位预测器则不会。

到目前为止，我们讨论的预测器只考虑了分支自身的“局部”历史。条件分支的行为也受程序到达该分支路径的影响。这意味着最后几个条件分支或“全局”历史的行为也会影响预测的准确性。

一种常见的解决方案是（m，n）相关预测器，其中m表示最近发生的“全局”分支历史，n表示n位“局部”预测器。一个（2，2）相关预测器如下：

2位全局分支历史记录跟踪最近两个分支的行为，并用于索引要使用的2位预测器。各组2位预测器由分支地址的最后4位进行索引，这意味着每组有16个2位预测器。最终的预测结果取决于全局分支历史和局部分支地址。

“终极”解决方案是锦标赛预测器Tournament Predictor。正如其名，两个预测器同时工作并相互竞争。一个2位预测器用于选择哪个预测器提供结果。如果选择的预测器连续两次预测错误，而另一个预测正确，则第二个预测器将被选中用于分支预测。相对而言，锦标赛预测器比其他类型的预测器更准确。

这有点像俄罗斯套娃的概念。

分支目标预测 Branch Target Prediction

分支目标预测涉及尽快获取分支目标地址。如果没有分支目标预测，即使我们知道应该执行分支，我们也不知道该跳到哪里。

一个常见的实现是使用分支目标缓冲区Branch Target Buffer（BTB）来存储预测的分支目标地址。BTB由分支指令的程序计数（PC）进行索引，预测的目标地址将在一个周期内可用。

总结

只有当条件预测和目标预测同时存在时，分支预测才能有效发挥作用。
