硬件笔记（26）---- 高速电路中滤波电容的选取
来源：菜鸟下载 | 更新时间：2025-05-05
要了解电容的等效电路，首先需要知道电容的等效电路模型。 其中，电感（ESL）受电容类型和封装
要了解电容的等效电路，首先需要知道电容的等效电路模型。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

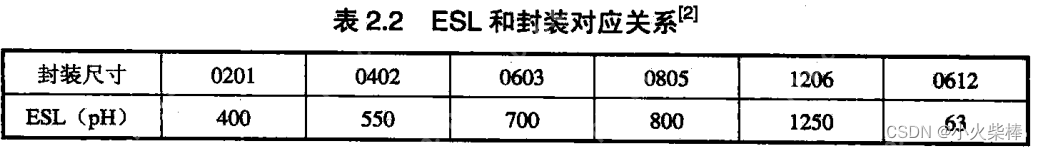

其中，电感（ESL）受电容类型和封装的影响很大。以贴片陶瓷电容为例，相较于直插式电解电容，它们的ESL较小。根据下表，封装尺寸越大，ESL通常也越大，但0612封装是个例外。
0612和1206封装的区别在于长短边，0612的焊接边为长边，这不仅增加了焊接面积，还缩短了内部电容体到焊盘的距离，因此具有最低的ESL。

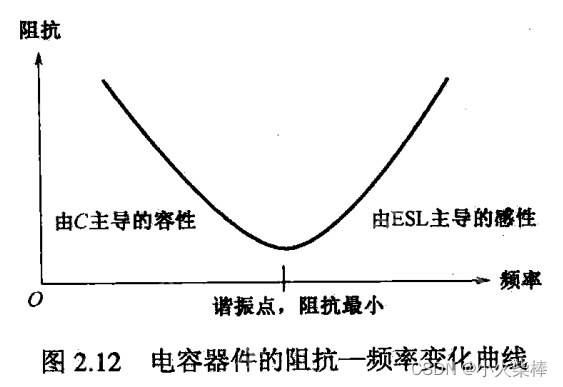

电容器在其谐振频率时阻抗达到最小值。在谐振点之前，阻抗主要由电容决定；在谐振点之后，则由ESL主导。
然而，在滤波应用中，如果仅使用不同容值但相同封装的电容，可能会遇到这种情况。
菜鸟下载发布此文仅为传递信息，不代表菜鸟下载认同其观点或证实其描述。
