EMC？串口的坑你踩过吗？哥们想打人

研发的过程就是不断填补漏洞的过程，对于硬件工程师来说，遇到的坑数不胜数，两只脚踩都嫌不够，甚至加两只手也难以应对。

今天的看海采坑小课堂，我将分享一次在生产线上踩到的坑，这次又涉及到我的同事，我顺便帮他解决了问题。

出差去生产线支持是硬件工程师的常态，一次我出差，解决了自己项目组的问题后，在客户办公室享受短暂的闲暇时光，突然在生产线大群里看到有同事项目组的兄弟在求助借用串口线，好像是串口出现了问题，恰好我手上有一根，于是决定过去看看。

到了现场，看到这位兄弟愁眉苦脸地坐在车间角落的小桌子旁，他们见到我的喜悦更多是因为我手里的串口线，看来线比人重要。

用我手里的串口线替换后，问题依然没有解决，兄弟又恢复了愁容。旁边有一位软件工程师，一脸淡定，我明白他的意思：这不是软件问题，是硬件故障。

我了解了一下情况，原来是产品的modem模块出现了异常，导致机器无法开机。如果要分析modem的问题根源，需要通过串口输出的日志进行分析，但此时串口也出现了异常，无法正常输出日志。首批试产验证的板子100%失败，没有找到问题根源，后续几千片试产板子无法进行SMT贴片，生产线一直被卡住，每耽误一分钟都是真金白银。

难怪这位兄弟愁眉苦脸，我问他是否确定是硬件问题还是软件问题？软件同事先开口：这不是软件问题，相同的软件版本在家里的机器上运行正常。看他一脸自信，我心想别得意太早，笑到最后的还不一定是谁。

当前的主要问题是解决串口异常。

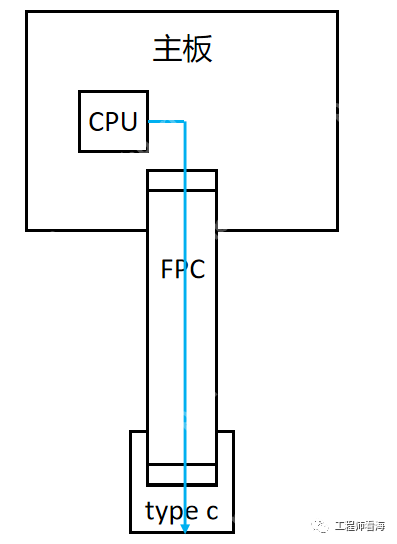

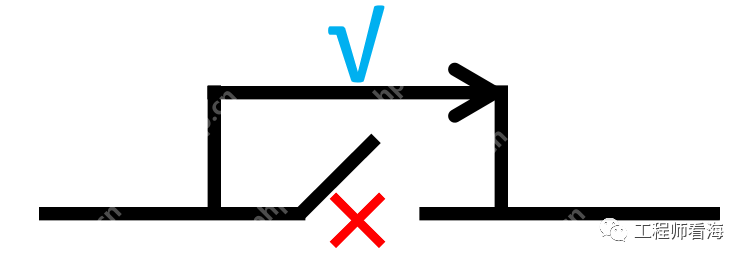

这位兄弟是一位经验丰富的硬件工程师，我记得串口线路非常简单，如下图所示，串口TX线路上通常只有一个硬件开关，然后直接连接到type c接口上，这么简单的线路怎么会出问题呢？

兄弟把TX线路上所有的东西都拆了，但UART依然异常，我也感到困惑，交叉验证换了电脑，换了串口线，问题没有任何进展。

你确定线路上所有东西都拆了吗？兄弟对自己的电路非常熟悉，他说能拆的都拆了，甚至连开关也拆掉了，现在UART是从CPU直接连接到type c的，我也很困惑。

不多说，看图说话。

我看了下示波器的UART TX波形，波形有点接近下图，我心里一惊：这充放电有点像有容性负载啊。

软件同事在旁边盯着示波器一脸茫然，我和兄弟交换了一个眼神，一切尽在不言中。

让兄弟在主板上飞线测UART波形，主板测量波形是异常的。

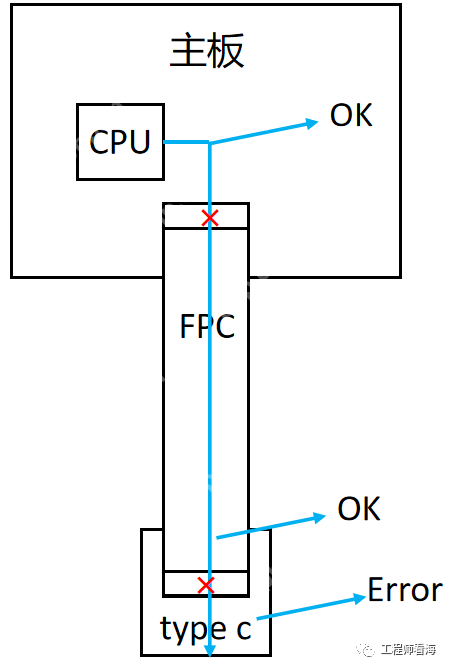

我不相信走线会有这么大的容性负载，一定要找到哪里来的电容，我说拆！TX数据链路如下图，主板到连接器到FPC到type c接口。

拆下主板FPC波形一下就ok，UART日志正常输出，兄弟眼睛一亮，我说继续拆！

组装好后，拆掉小板连接器，波形一下就ok，问题锁定在小板上！

为什么小板会出问题呢？这可是直连啊！

兄弟再次打开图纸，经过十二万分仔细检查，在一个隐秘的角落，看到了一个并联在UART TX上的小电容，兄弟一下炸了！

靠！谁在我这里并联的电容啊！

（哈哈，我心里已经有数了，不动声色劝下了兄弟手里的刀）

拆掉这个电容一切ok，就是这个电容导致的，幸亏开始时我没有怼软件，否则小丑就是我自己。而软件同事此时也不知道转到哪里玩去了。

为什么会并这个电容呢？原来是UART工作时TX会影响EMC，兄弟部门的同事就在这里加了个小电容，那最终应该怎么解决这个问题呢？对于这个问题我们和EMC同事都不用纠结，因为UART只在试产时使用，量产时不用，而且硬件上有开关会断开这个通路，皆大欢喜。

硬件的坑很多，前线的坑更多，除了扎实的基础，还需要足够的耐心，要胆大心细，还需要运气。说不准就会踩什么坑呢？

特别多说一句，像这种工作分工界限比较模糊的地带，发生冲突是正常的，我们应该持有包容的心态来对待，说不准下次就轮到我们给他们挖坑呢，而且EMC同事态度也很好，连连抱歉。

看海采坑小课堂，今天就介绍到这里，你都遇到哪些坑呢？
