Photogrammetry是一种通过对一系列照片里的图像信息进行对比、测量，并把这些信息翻译成模型、贴图等有用信息的技术。它的输入是一系列照片，输出是点云信息、3D模型信息和贴图信息。简而言之使用这个技术，我们可以通过对物体拍摄各个角度的照片，并把这些照片导入软件，快速生成还原模型的外貌和颜色。

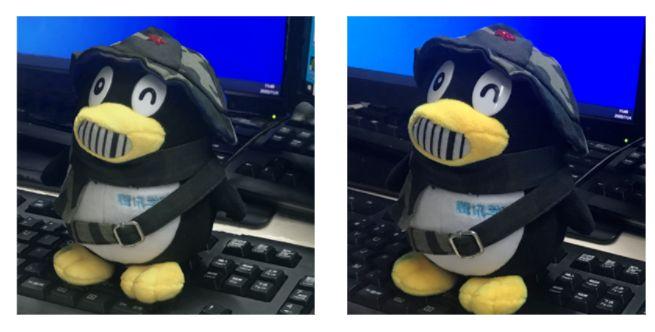

首先我们看一下这两张照片，你能告诉我哪张是真实拍摄的照片，哪张是我在3D软件里的截图吗？的确从肉眼上很难分清，这也是Photogrammetry的优点——还原真实性。

下图模型，是我用手机在办公桌前拍摄的，一共拍摄了27张照片，并把它导入软件生成，整个过程不超过15分钟。

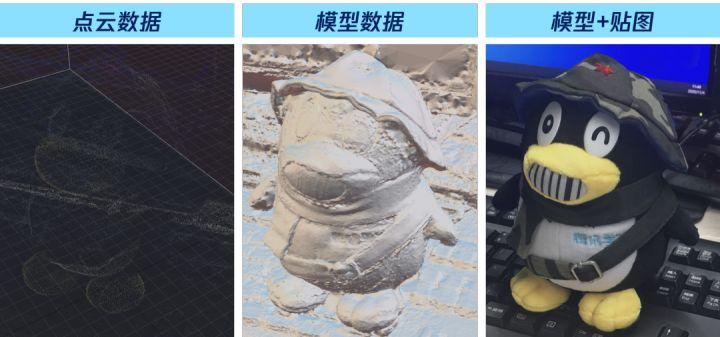

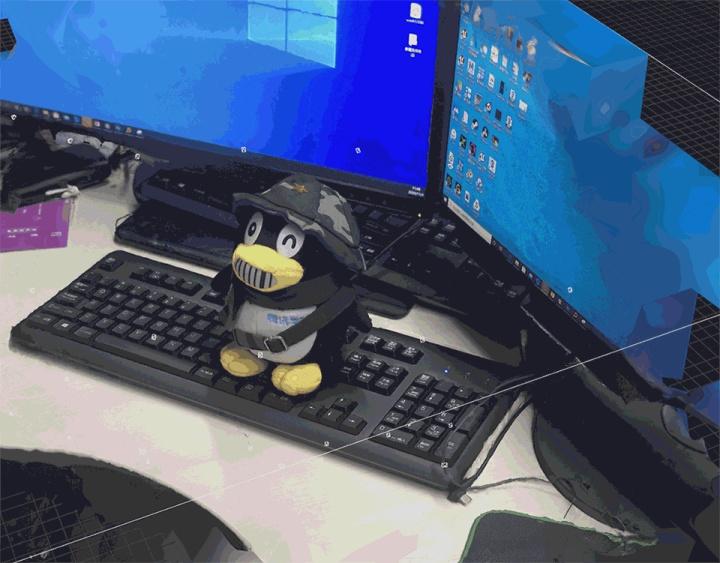

看一下它在3D空间里的样子。

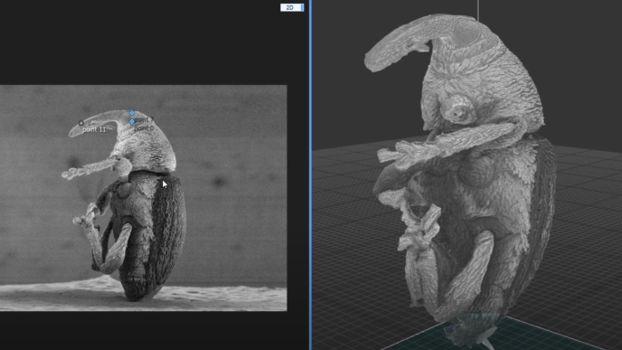

除游戏以外，Photogrammetry在其他领域也有广泛的用武之地，比如对古生物化石和古文物的数字化保存，对地貌的三维重建，甚至可以通过显微镜制作微生物的三维模型，可以说只要有照片能拍摄到的它都能使用。

让我们先来看下Photogrammetry和普通美术管线的流程：

Photogrammetry生产管线

普通美术管线

相比普通美术管线，Photogrammetry的优点是：

快速生成高模；

更精准的外形；

更真实的颜色还原。

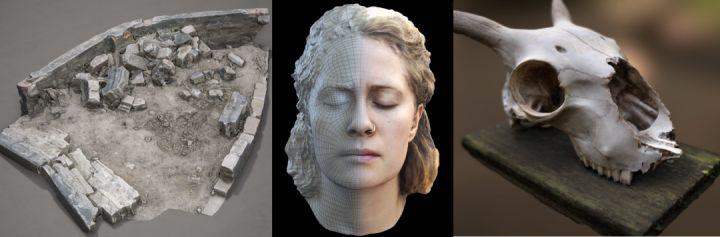

就好比下面照片里的头骨，美术可能需要一周或更久对它进行高模的雕琢，以及颜色贴图的制作，而使用Photogrammetry可以在短短数小时完成上述工作。

但它也有缺点：

不适合制作非写实素材，一定要有可拍摄物体；

不适合表面光泽度较高的物体，如金属、玻璃；

依赖良好的光照环境：棚拍时，需对物体进行打光，确保每个面都有良好的照明。外拍时，尽量选择阴天，用来避免比较强烈的光影对比和阴影；

拍摄照片

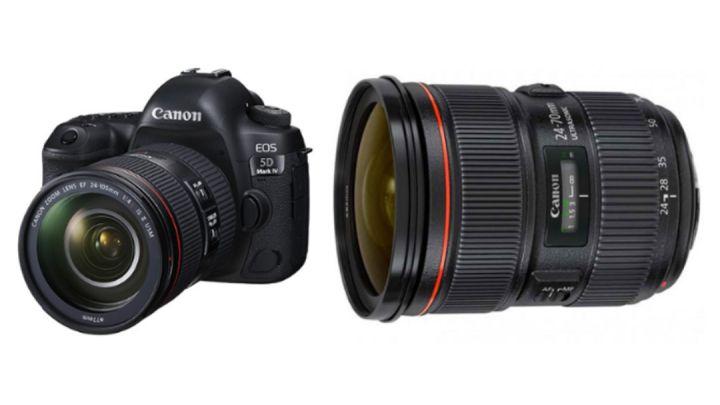

相机推荐采用全画幅单反相机，方便后期校色、拥有更好的EV控制、更高的成像质量，镜头采用可变焦镜头，外拍时备足记忆卡和电池，同时还要准备好三脚架、色卡（含18灰卡）、卷尺、反光板、大疆无人机、偏振镜等。

在拍摄前首先把相机调整到M档，固定白平衡，然后输出格式为Raw格式。

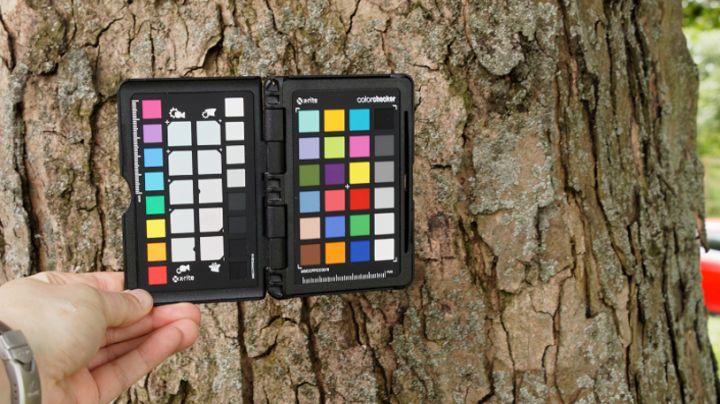

选定拍摄目标后使用色卡的18灰卡面确定相机在当前环境下的曝光，分别调整ISO、快门速度以及光圈，让相机拥有一个合理的曝光范围。在拍摄物体前，需要先拍摄色卡。

对物体进行拍摄时，要保持刚才调整好的相机参数，中途不能有任何变化，每一张照片需要保持与前一张照片有20%到30%的重叠区域。采用单点对焦、自动对焦，以拍摄物为中心，大约每15度就需要拍摄一组照片。拍摄时，可以采取蹲姿、立姿、俯拍，确保每个角度的照片都有覆盖到。最后再检查一下有没有跑焦或者模糊的照片，进行补拍。

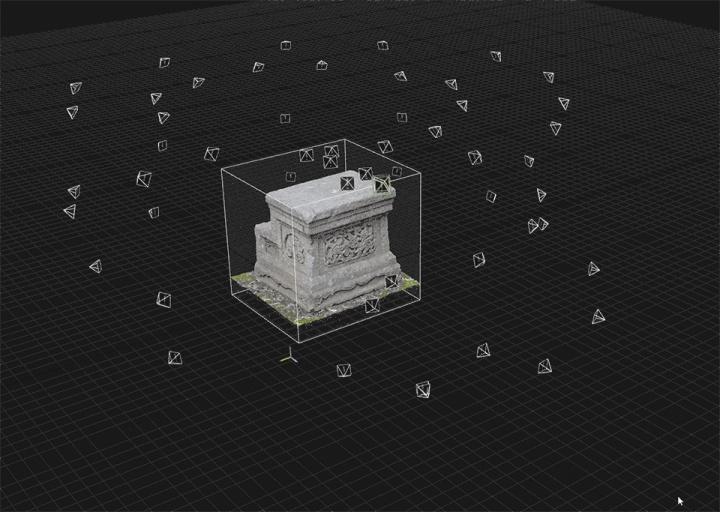

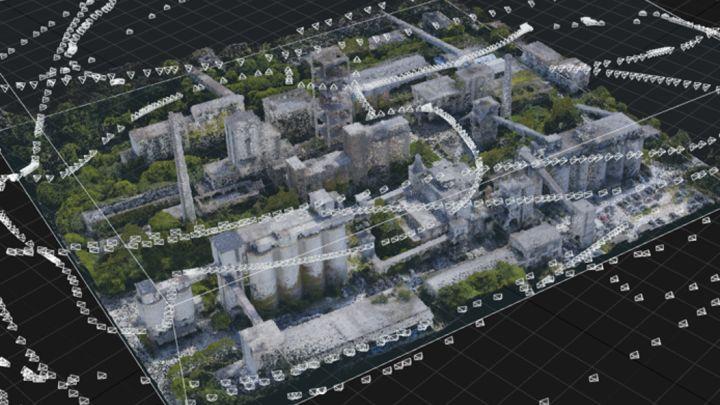

下面三维软件里的每个小点，就代表了一个相机的机位，可以看出我们对它进行了360度的拍摄，每个角度都有覆盖到。

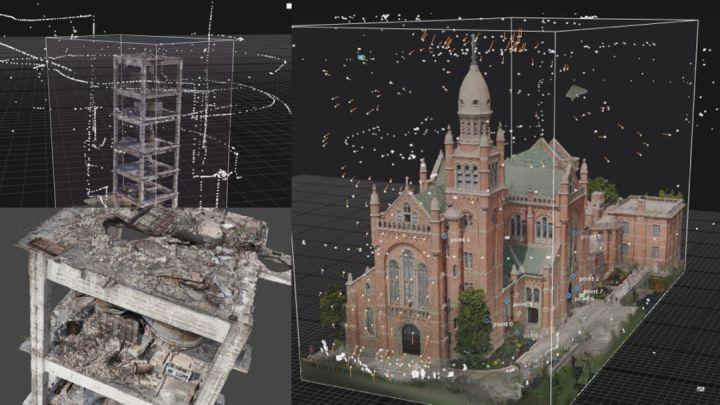

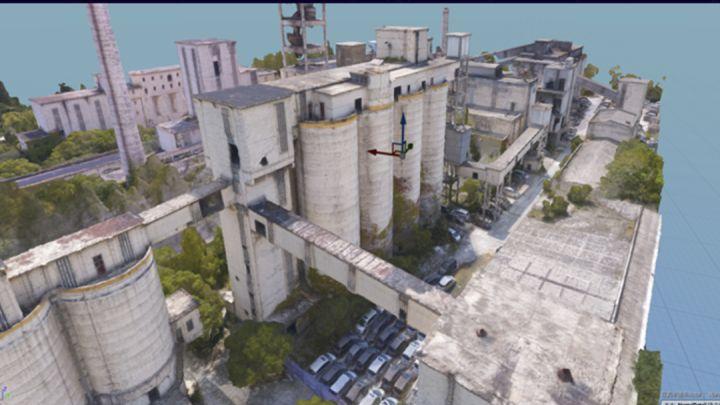

而对于一些比较高大的建筑，像下面右图在佘山上的教堂，我们用无人机对它拍摄了将近2,000多张各个角度的照片，来对它进行三维的重建。

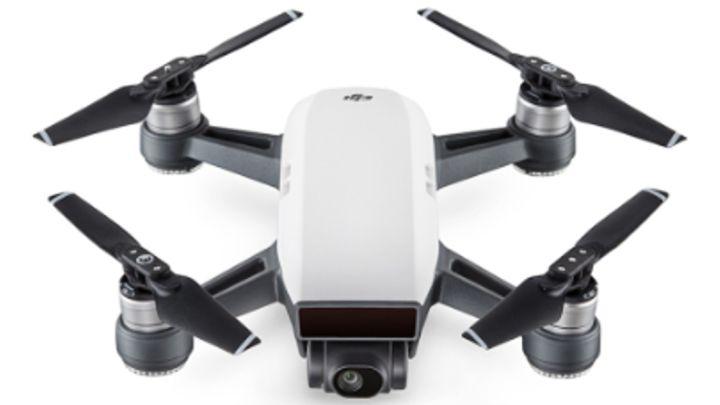

为了拍摄足够清晰并且有连续性的照片，建议使用支持Raw档连拍，挂可换相机的大疆“悟”这样的专业无人机。另外，因为无人机的ssd容量有限，通常还需要准备笔记本和移动硬盘，以便于存储数据。

无人机操作不慎很容易“炸机”，实际飞行前需仔细阅读说明书，并在安全的地方操练。不仅要尽量避免发生飞行事故，在实际拍摄时，受制于电池、飞行时间有限，熟练的飞行技术也有助于尽快飞到合适的拍摄位置，保持合适的拍摄距离，减少调整时间。在出发前，还要检查禁飞区、事先规划好飞行路线，对建筑物通常需要完整的环绕飞行。

无人机与用相机拍摄的目的相同，但实际情况稍有不同。无人机飞行范围较远，拍摄过程中光照环境差异较大，因此如果用手动模式拍摄，需不停调整曝光。经过实践，边控制飞行边调拍摄参数比较困难，一般自动模式反而效果较好。无人机拍摄距离越远，拍摄到的表面的特征信息越少，拍摄时要尽量靠近。但实际还是会比拿相机拍摄要远，因此较好还原模型所需的照片要多得多。

色卡校色

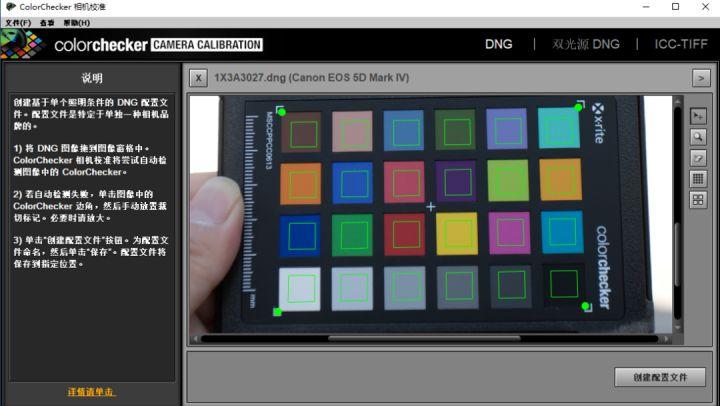

因为相机的出厂商和硬件都是不一样的，拍出来的照片多少会有一点偏色。拍摄环境对物体的颜色有很大影响，为了还原真实性，所以要对它进行校色。将之前拍摄的色卡的照片，分别对齐颜色、白平衡、曝光三项进行校准，生成颜色配置文件，并使用这个文件对一系列照片进行批量校色。

3D 模型生成

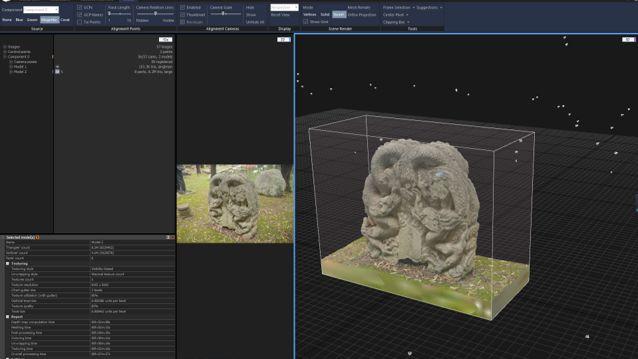

我们主要使用的软件是RealityCapture和PhotoScan，它们的输入是刚才校色完的照片，输出是高模、顶点色和颜色贴图。对高模我们有一个多边形数量的限制，大约不能超过3,000万，如果太高的话，我们可能在之后的制作中会遇到麻烦。

游戏精度模型制作

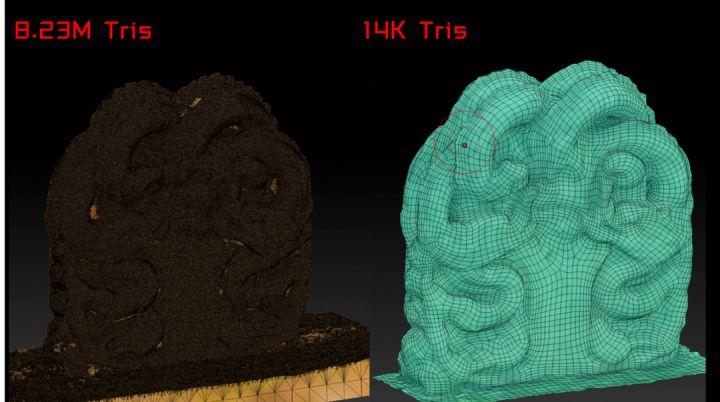

高模生成结束后，由于它的面数非常之高，复杂度可能从数百万到上千万面，可以看出左边这张图，它的多边形已经密到看不清了。需要首先对它进行面数的优化，我们在ZBrush里对这个石雕进行优化，从800万面大约减到了1.4万面，然后同时可以用ZRemesher对拓扑进行一次优化。

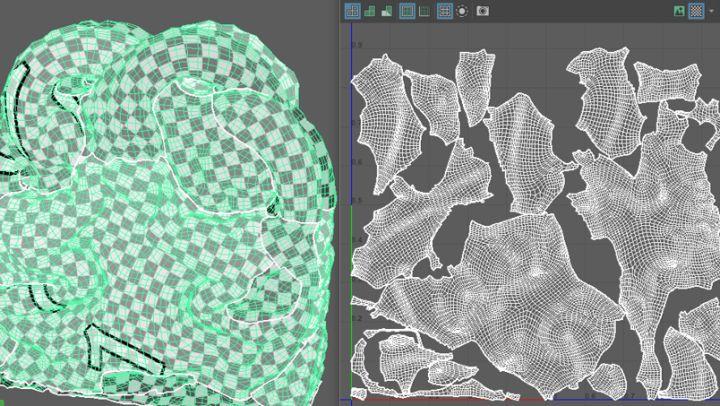

优化完这个模型，把它导入Maya或者Max进行拓扑的修正和UV的展开，为之后的贴纸烘焙做好工作。

之前我们导出的高模包含了其模型本身和颜色贴图信息，我们需要把这些信息烘焙到我们刚才制作好的低模上，我们一般的烘焙的贴图有：Base Color 、Tangent Space Normal和AO贴图。这三张贴图，我们在平时的PBR游戏贴图制作的流程中是经常用到的，同时我们也可以选取烘焙Height Map，像Bent Normal和W Normal。

这些贴图在之后Delight去光照的流程里也会有用到，推荐烘焙的软件有xNormal和Substance Designer。

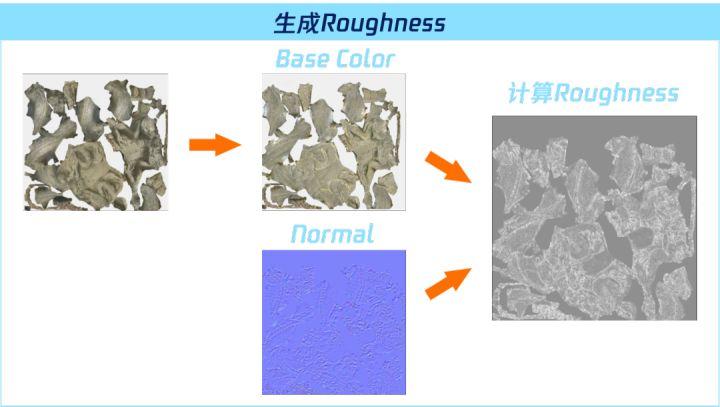

除此之外，我们PBR管线还需要Roughness和Metallic这两张至关重要的贴图。由于我们拍摄的模型都是相对粗糙的非金属模型，那我们可以用Base Color和Normal Map大致推算出它的Roughness。

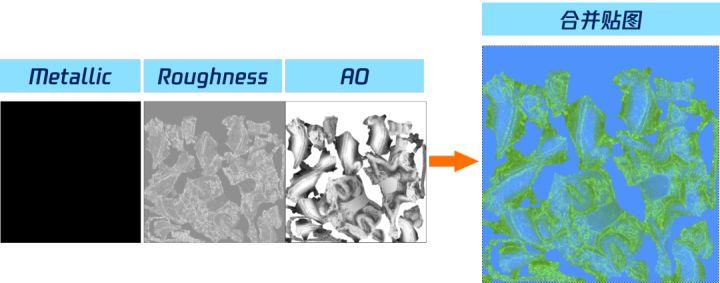

并且把Metallic和Roughness以及AO贴图，分别存到一张贴图的RGB三个通道中，这样可以有效地减少之后在材质里对贴图数量的应用。

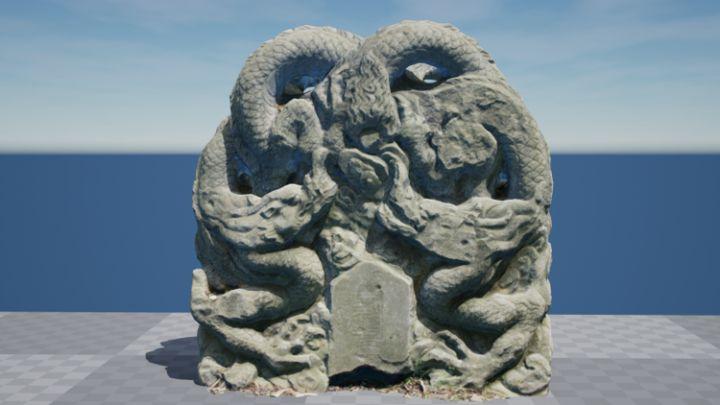

最后把低模和烘焙好的贴图一起导入引擎，并把贴图连到相应的材质通道里赋予模型。这个模型就是我们在UE4里的截图。

这是一些我们用3D扫描还原到引擎的模型，它们包含了像航拍建筑、古建筑、石雕、树木、石头、砖墙，甚至一些人为去除高光的车辆模型。

分享我们的一次拍摄和制作经历，实际上当时碰到了非常多问题。

没有时间？没有预算？

我们的目标是拍摄一个废弃工厂，事先在网上寻找合适目标，最终选取了一个即将要拆除的工厂。我们在地图上大致找了一些参考，并制定了一些简单的拍摄计划，但由于这个工厂平时进不去，我们也不知道进去到底能不能取到想要的素材，最终在有限的经费和协商下，争取进去拍摄一天。

按照事先的分配，我们对工厂的各个角落进行取材，并收集到了大约5,000多张照片，从中筛选出69个可以还原的模型。

但我们只有四个美术，由于年底大家手头还有其他的活儿，每人每周大概只能工作三到五个小时，而我们的Deadline是2个月后。

困扰我们的另一个问题是，由于事先没有实地考察，有一些要规划拍摄的东西和实际上看到的有较大出入，有些可能因为人走不上去，没法取景。这就让我们反思了一下关卡的制作流程。

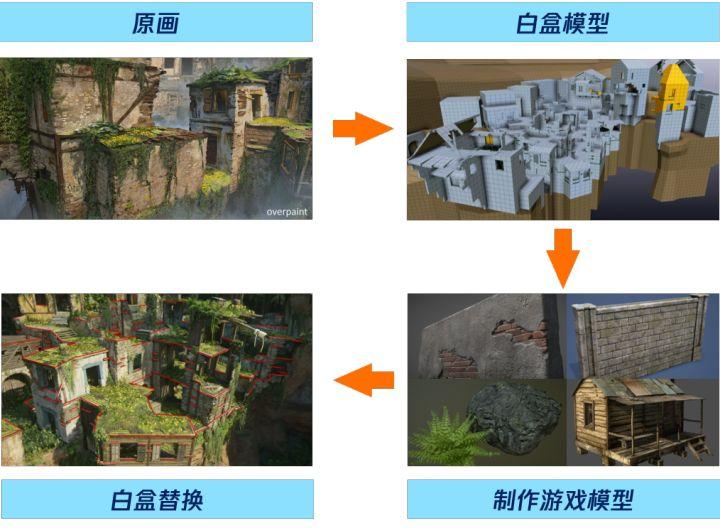

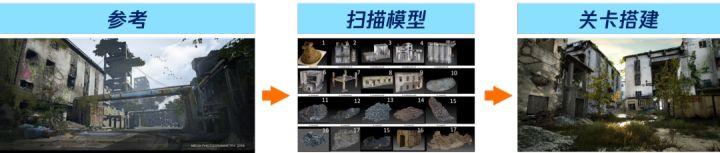

普通来说，一个关卡制作周期可以分为从原画设计，然后白模制作、制作游戏模型，到把这些游戏模型替换白盒，基本上要做的东西都是事先规划好，然后模型也是人工制作的。

对我们来说即使制作了白盒模型，实地拍摄时，我们不一定可以取材到合适的模型去替换。我们所拥有的是大量扫描数据，这让我们重新制定了计划，从现有的模型中选择合适的来拼接关卡。
